Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor RF BMA | Pemasangan: | Berlapis Nikel/Emas |
|---|---|---|---|
| Daya tahan: | 500 Siklus | Bahan kontak: | Kuningan, BeCu |
| Bahan: | Tembaga | Standar Desain:: | IEC 1169-33 |
| Jenis: | lurus | Jenis kelamin: | Perempuan |
| Menyoroti: | Konektor Koaksial RF Berkinerja Tinggi,Paduan RF Coaxial,Konektor Koaksial RF 4 lubang |
||

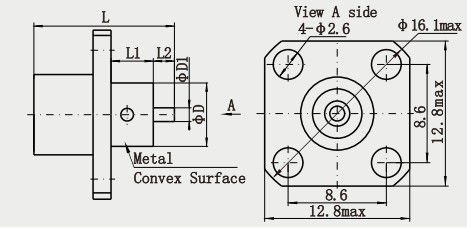

Tembaga BMA Wanita 4-lubang Flange Kinerja Tinggi RF Koaksial Konektor
Seri BMA mewakili konektor mat buta yang dirancang dan diproduksi dengan cermat sesuai dengan standar IEC1169-33.Ini memastikan konektivitas yang dapat diandalkan bersama dengan sifat listrik yang ditingkatkanManfaat utama dari konektor ini terletak pada kemampuannya untuk mengambang secara aksial dan radial, yang difasilitasi oleh celah minimal antara setiap titik kontak dan desain ringan,membuatnya ideal untuk aplikasi yang membutuhkan perpaduan buta di dalam kandang sasis.
Digunakan secara luas dalam koneksi modular untuk kabinet sasis, seri BMA menawarkan kompatibilitas dengan rekan internasional, memungkinkan proses keterlibatan dan pemisahan yang cepat.Konektor ini umum digunakan untuk menghubungkan kabel koaksial dalam peralatan frekuensi radio dan instrumen canggih, menggarisbawahi fleksibilitas dan keandalan mereka dalam pengaturan komunikasi frekuensi tinggi.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50 Ohm | |
| Jangkauan Frekuensi | DC ~ 18GHz | |
| Tegangan nominal | 250 VRMS (tingkat laut maksimum) | |
| Dielektrik Tegangan-resistensi | 1000 VRMS (Level Laut Maksimum) | |
| Resistensi Isolasi | ≥ 5000 MOhm | |
| Resistensi kontak | Konduktor luar | ≤ 2,0mOhm |
| Konduktor pusat | ≤ 0,5mOhm | |
| VSMR | ≤ 1.3 | |
Rincian Produk
| Karakteristik Bahan & Mekanik | |||
| Konduktor Pusat | Pria/Plug | Tembaga | Berlapis emas |
| Perempuan/Soket | Sn-P perunggu | Berlapis emas | |
| Kontak Ketahanan | Beryllium perunggu | Berlapis nikel | |
| Shell / Rumah | Kuningan, stainless steel | Berlapis nikel | |
| Isolator | PTFE | ||
| Cincin penyegelan | Karet silikon | ||
| Daya tahan | 500 siklus | ||
| Memenuhi RoHS | Ya, aku tahu. |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 0.6N maksimal |
| Kekuatan pemisahan kopling | 0.6 N maksimal |
Spesifikasi Lingkungan:
| Suhu operasi | -55 sampai +155 derajat C |
| Peringkat IP (dipasangkan) | IP64 |
Fitur:
1Ukuran kecil: dengan colokan buta ultra-kompak dan desain slide-in, dibandingkan dengan beberapa konektor koaksial RF tradisional lainnya, ukurannya lebih kecil,terutama cocok untuk digunakan di tempat-tempat terbatas, seperti area integrasi kepadatan tinggi dalam peralatan komunikasi modern.
2Kontak yang dapat diandalkan: dapat memastikan koneksi listrik yang baik, mengurangi resistensi kontak, memastikan stabilitas dan akurasi transmisi sinyal, mengurangi hilangnya sinyal dan refleksi.
3. Kinerja mekanik dan listrik yang sangat baik: memiliki kekuatan dan stabilitas mekanik yang baik, dan dapat menahan tingkat tertentu tekanan fisik dan perubahan lingkungan.Kinerja listriknya yang sangat baik, seperti resistensi isolasi tinggi, tegangan dielektrik yang kuat, tegangan rendah VSWR, dll, dapat secara efektif memastikan kualitas transmisi sinyal frekuensi tinggi.
Aplikasi:
1Konstruksi stasiun dasar: Di stasiun dasar komunikasi seluler, konektor koaksial RF BMA berlapis mikro digunakan untuk menghubungkan berbagai peralatan RF di stasiun dasar, seperti penguat daya,filter, antena, dll, untuk memastikan transmisi sinyal yang stabil dan operasi peralatan yang efisien.Kinerja listrik yang andal dan stabilitas mekanik dapat memenuhi persyaratan waktu yang lama dan beban tinggi bekerja di stasiun dasar.
2Sistem komunikasi gelombang mikro: Dalam sistem komunikasi gelombang mikro, konektor dapat digunakan untuk menghubungkan modul transceiver gelombang mikro, mixer,kopling dan perangkat gelombang mikro lainnya untuk mewujudkan transmisi dan pemrosesan sinyal gelombang mikro.
3. Stasiun Bumi Komunikasi Satelit: Dalam sistem komunikasi satelit, konektor koaksial RF BMA bergaris mikro wanita digunakan untuk menghubungkan perangkat RF front-end stasiun bumi,seperti amplifier low-noise, up/down converter, anten feeder, dll, serta peralatan lain yang terkait dengan komunikasi satelit, untuk memastikan kualitas sinyal satelit yang diterima dan dikirim.
Catatan:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP dll.), Jika konektor yang Anda gunakan tidak ditemukan,Silakan hubungi kami dengan rincian Anda.
