Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor RF TNC | Pemasangan: | Berlapis nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Daya tahan: | 500 Siklus |
| Bahan kontak: | Kuningan, BeCu | Bahan: | Tembaga |
| Standar Desain:: | IEC 60169-17 | Jenis: | lurus |
| Menyoroti: | Hermetic Straight RF Coaxial Connector,Aplikasi PCB Konektor Koaksial RF |
||

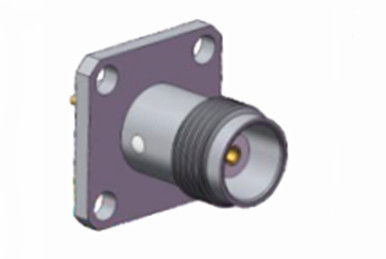

Konektor koaksial RF lurus hermetis wanita TNC berkinerja tinggi untuk aplikasi PCB
Seri TNC mewakili evolusi benang dari konektor BNC, yang ditandai dengan fitur perpaduan benang sekrupnya.dan konektor tahan air menawarkan impedansi 50 ohm seragam dan fungsi di seluruh spektrum DC hingga 11GHzAda dua varian konektor TNC: polaritas standar dan terbalik.yang mungkin tidak sesuai dengan kinerja produk industri atau kelas premiumBiasanya digunakan dalam koneksi antena, konektor TNC menemukan aplikasi yang luas dalam avionika, komunikasi, dan berbagai bidang industri.polaritas terbalik dan versi 75 ohm dari konektor TNC juga tersedia.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
|
Karakteristik Listrik
|
||||
|
Impedansi
|
50Ω
|
|||
|
Jangkauan Frekuensi
|
DC ~ 4GHz
|
|||
|
Tegangan nominal
|
2500VRMS (Level Laut Maksimum)
|
|||
|
Dielektrik Tegangan-resistensi
|
750VRMS (Level Laut Maksimum)
|
|||
|
Resistensi Isolasi
|
≥ 2000MΩ
|
|||
|
Resistensi kontak
|
Konduktor luar
|
≤6mΩ
|
||
|
Konduktor pusat
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Spesifikasi Mekanis
| Standar Desain | IEC 60169-17 |
| Memenuhi RoHS | Ya, aku tahu. |
| Penghentian Kontak Pusat | Cemplak |
| Penghentian Kontak Luar | Cemplak |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 13.6N maksimal |
| Kekuatan pemisahan kopling | 13.6N maksimal |
Spesifikasi Lingkungan:
| Suhu operasi | -30 sampai +70 ° C |

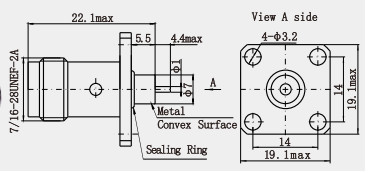

Gambar Rinci
Fitur:
Kemampuan beradaptasi dengan lingkungan
Bahan berkualitas tinggi: biasanya terbuat dari kuningan atau stainless steel, permukaannya dapat dilapisi nikel atau dilapisi emas untuk meningkatkan ketahanan korosi dan memperpanjang masa pakai,Beberapa konektor juga tahan air, tahan debu dan sifat lainnya, cocok untuk lingkungan luar ruangan atau keras.
Kisaran suhu yang luas: kisaran suhu kerja biasanya luas, misalnya beberapa konektor dapat bekerja secara normal dalam kisaran suhu -65 °C sampai +165 °C,untuk memenuhi kebutuhan penggunaan di lingkungan yang berbeda.
Aplikasi:
1. Posisi dan bidang pemantauan
Antenna Pengukuran Navigasi Satelit: Dalam banyak skenario luar ruangan seperti pemetaan geodetik, survei samudra, pemantauan seismik, pemantauan deformasi jembatan, dll.,konektor TNC menghubungkan antena pengukuran navigasi satelit dengan perangkat eksternal, mengirimkan sinyal nirkabel dan pasokan daya, dan dapat merealisasikan pengukuran dan penentuan posisi presisi tingkat sentimeter.
2. bidang aerospace
Sistem kontrol penerbangan: Digunakan untuk menghubungkan peralatan radio terkait untuk memastikan akurasi dan keandalan komunikasi penerbangan,untuk memastikan penerbangan pesawat yang aman dan kontrol lalu lintas udara yang lancar.
Catatan:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP dll.), Jika konektor yang Anda gunakan tidak ditemukan,Silakan hubungi kami dengan rincian Anda.
