Konektor RF Microstrip Wanita TNC Berkinerja Tinggi dengan Desain Sudut Kanan

Gambar besar : Konektor RF Microstrip Wanita TNC Berkinerja Tinggi dengan Desain Sudut Kanan Harga terbaik

Detail produk:

Tempat asal:	Cina
Nama merek:	ELT (Elite)
Sertifikasi:	ISO-9001-2015
Nomor model:	TNC-KWFD14

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	100 PCS
Harga:	negotiable
Kemasan rincian:	Karton ekspor standar
Waktu pengiriman:	Dalam 5-7 hari kerja (untuk stok)
Syarat-syarat pembayaran:	Western Union, T/T, L/C
Menyediakan kemampuan:	1.000.000 pcs per bulan

Kontak

Detil Deskripsi produk

Nama produk:	Konektor TNC	Pemasangan:	Berlapis nikel
Impedansi:	50Ω	Daya tahan:	500 Siklus
Bahan:	Tembaga	Bahan kontak:	Kuningan, BeCu
Standar Desain::	IEC 60169-17	Jenis:	Ra
Menyoroti:	Konektor RF Microstrip Berkinerja Tinggi , Desain Sudut Kanan Konektor RF Microstrip , TNC Female Microstrip RF Connector

Konektor RF Microstrip Wanita TNC Berkinerja Tinggi dengan Desain Sudut Kanan

Produk seri TNC adalah varian berulir dari konektor BNC, yang dibedakan oleh mekanisme benang sekrup untuk perkawinan yang aman.unit tahan air mempertahankan impedansi 50 ohm yang konsisten dan beroperasi dalam kisaran frekuensi DC-11 GHzAda dua varian konektor TNC: polaritas standar dan terbalik.Meskipun konektor hemat biaya ini biasanya menggunakan komponen die-casting dan cetakan dan tidak cocok dengan kinerja produk kelas industri atau militer, mereka sangat cocok untuk berbagai aplikasi komersial. konektor TNC sering digunakan untuk koneksi antena dan memiliki aplikasi yang beragam di avionik, pertahanan, komunikasi,dan sektor industri umum. polaritas terbalik dan versi 75 ohm dari konektor TNC juga tersedia.

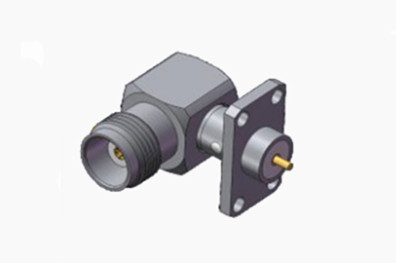

Konektor RF Microstrip Wanita TNC Berkinerja Tinggi dengan Desain Sudut Kanan 0

Spesifikasi:
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.

Karakteristik Listrik
Impedansi	50Ω
Jangkauan Frekuensi	DC ~ 4GHz
Tegangan nominal	2500VRMS (Level Laut Maksimum)
Dielektrik Tegangan-resistensi	750VRMS (Level Laut Maksimum)
Resistensi Isolasi	≥ 2000MΩ
Resistensi kontak	Konduktor luar	≤6mΩ
	Konduktor pusat	≤ 1,5mΩ
VSMR	≤ 1.3

Spesifikasi Mekanis

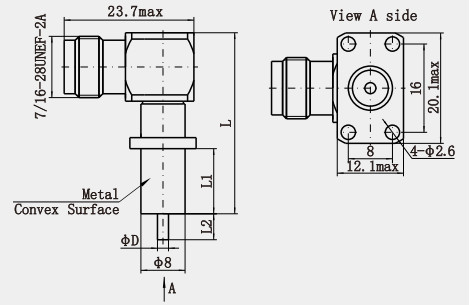

Konektor RF Microstrip Wanita TNC Berkinerja Tinggi dengan Desain Sudut Kanan 1

Standar Desain	IEC 60169-17
Memenuhi RoHS	Ya, aku tahu.
Penghentian Kontak Pusat	Cemplak
Penghentian Kontak Luar	Cemplak
Siklus Perkawinan	500 Siklus
Penyimpanan Kontak	10N min
Pengendalian Kabel	100N min
Kekuatan pemisahan kopling	13.6N maksimal
Kekuatan Perkawinan	13.6N maksimal

Spesifikasi Lingkungan:

Suhu operasi	-30 sampai +70 ° C
Peringkat IP (dipasangkan)	IP64

Fitur:
1Bandwidth operasi yang luas:
Konektor TNC mampu menahan frekuensi hingga 11 GHz dan bahkan dapat diterapkan hingga GHz yang lebih tinggi dalam beberapa desain presisi, menjadikannya sangat baik untuk aplikasi frekuensi tinggi.
2Koneksi yang dapat diandalkan:
Konektor TNC menggunakan koneksi berujung, dengan memutar cangkang konektor untuk mewujudkan koneksi antara kabel dan perangkat,koneksi ini biasanya lebih kuat daripada koneksi jenis snap, sehingga konektor TNC dapat bekerja di lingkungan yang lebih keras dan tidak mudah longgar, untuk memastikan stabilitas transmisi sinyal.
Aplikasi:
1Sistem komunikasi nirkabel:
Di stasiun dasar komunikasi nirkabel, konektor TNC digunakan untuk menghubungkan kabel koaksial RF dan peralatan stasiun dasar untuk memastikan transmisi sinyal yang efisien.Koneksi threaded yang stabil dan kinerja bandwidth yang luas memungkinkan untuk mempertahankan kinerja yang sangat baik dalam lingkungan komunikasi yang kompleks.
Dalam sistem antena, TNC connectors are used as the connection interface between the antenna and the RF equipment to ensure that the signals received and transmitted by the antenna can be accurately transmitted to the RF equipment.
2Industri pertanian:
Rangkaian kabel konektor TNC dan organisasi dan fitur pelindung mereka memastikan fungsi mesin berat yang baik, seperti traktor dan mesin penggiling tengah,dan memainkan peran penting dalam sektor pertanian.
Catatan:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP dll.), Jika konektor yang Anda gunakan tidak ditemukan,Silakan hubungi kami dengan rincian Anda.
