Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor RF TNC | Pemasangan: | Berlapis nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Daya tahan: | 500 Siklus |
| Bahan kontak: | Kuningan, BeCu | Bahan: | Tembaga |
| Standar Desain:: | IEC 60169-17 | Jenis: | lurus |
| Menyoroti: | Konektor Koaksial RF Ketahanan Tinggi,Bahan Kontak BeCu RF Coaxial Connector,Konektor Koaksial RF Wanita lurus |
||

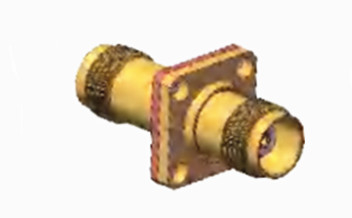

TNC Brass Hermeticity Straight Female to Female RF Coaxial Connector
Produk seri TNC adalah varian berujung dari konektor BNC, menampilkan benang sekrup untuk perpaduan yang aman.dan unit tahan air dengan impedansi 50 ohm yang konsistenAda dua jenis konektor TNC utama: polaritas standar dan terbalik.Konektor hemat biaya ini biasanya menggabungkan komponen die-casting dan cetakanMeskipun kinerjanya mungkin tidak sama dengan produk industri atau berkualitas tinggi, mereka ideal untuk berbagai aplikasi komersial.Konektor TNC memiliki banyak aplikasi dalam avionik, komunikasi, dan pasar industri umum. polaritas terbalik dan 75 ohm versi konektor TNC juga tersedia.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
|
Karakteristik Listrik
|
||||
|
Impedansi
|
50Ω
|
|||
|
Jangkauan Frekuensi
|
DC ~ 4GHz
|
|||
|
Tegangan nominal
|
2500VRMS (Level Laut Maksimum)
|
|||
|
Dielektrik Tegangan-resistensi
|
750VRMS (Level Laut Maksimum)
|
|||
|
Resistensi Isolasi
|
≥ 2000MΩ
|
|||
|
Resistensi kontak
|
Konduktor luar
|
≤6mΩ
|
||
|
Konduktor pusat
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Spesifikasi Mekanis
| Standar Desain | IEC 60169-17 |
| Memenuhi RoHS | Ya, aku tahu. |
| Penghentian Kontak Pusat | Cemplak |
| Penghentian Kontak Luar | Cemplak |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 13.6N maksimal |
| Kekuatan pemisahan kopling | 13.6N maksimal |
Spesifikasi Lingkungan:
| Suhu operasi | -30 sampai +70 ° C |

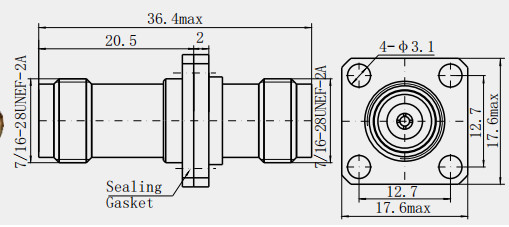

Gambar Rinci
Fitur:
1. Sifat mekanik
Stabilitas Koneksi Threaded: Dengan koneksi threaded, itu lebih kuat daripada koneksi tipe snap dan dapat mempertahankan koneksi yang stabil di bawah lingkungan getaran tinggi,yang cocok untuk aerospace, stasiun basis komunikasi dan kesempatan lain dengan persyaratan yang tinggi untuk stabilitas koneksi.
Desain anti longgar: konektor berujung memiliki fungsi mengunci sendiri,yang dapat secara efektif mencegah konektor dari secara tidak sengaja longgar selama penggunaan dan meningkatkan keandalan koneksi.
Daya tahan yang kuat: mampu menahan beberapa operasi plugging dan unplugging, konektor TNC umum dapat menahan setidaknya 500 kali plugging dan unplugging tanpa kerusakan,cocok untuk aplikasi yang membutuhkan koneksi dan pemutusan yang sering.
2. Kemampuan adaptasi lingkungan
Kinerja tahan air yang sangat baik: bagian penghubung dari struktur penyegelan, seperti dilengkapi dengan segel O-ring, dll, dapat secara efektif mencegah kelembaban,debu dan zat eksternal lainnya ke bagian dalam konektor, untuk melindungi kinerja listrik konektor dan sifat mekanik dari kerusakan, cocok untuk lingkungan luar ruangan, lembab atau berdebu dan lingkungan keras lainnya.
Ketahanan korosi: biasanya terbuat dari kuningan, baja tahan karat dan bahan lain, dan setelah perawatan permukaan, seperti dilapisi emas, dilapisi nikel, dll, memiliki ketahanan korosi yang baik,dapat dalam asam dan alkali dan lingkungan korosif lainnya dalam kerja stabil jangka panjang.
Aplikasi:
1Peralatan Medis
Koneksi peralatan MRI: Dalam peralatan Imaging Resonansi Magnetik (MRI), adaptor TNC dapat digunakan untuk menghubungkan komponen seperti transduser, sirkuit pemrosesan sinyal,dan jalur transmisi data untuk memastikan bahwa sinyal resonansi magnet di dalam tubuh manusia dapat dengan akurat ditangkap, diproses, dan ditransmisikan untuk menghasilkan gambar MRI berkualitas tinggi.
Koneksi peralatan USG: Untuk peralatan diagnostik USG, adaptor TNC dapat digunakan untuk menghubungkan probe USG, penguat sinyal,dan tampilan untuk memungkinkan sinyal ultrasound untuk ditransmisikan dengan lancar dan menampilkan gambar yang jelas pada monitor untuk membantu dokter membuat diagnosis.
2. Otomatisasi Industri
Koneksi antara sensor dan pengontrol: Dalam sistem kontrol otomatisasi industri, semua jenis sensor (seperti sensor suhu, sensor tekanan, sensor posisi, dll.) perlu mengirimkan sinyal kuantitas fisik yang dikumpulkan ke pengontrol untuk diproses dan dianalisis, dan adaptor TNC dapat menghubungkan kabel antara sensor dan pengontrol untuk mewujudkan transmisi data yang akurat,yang memungkinkan pengontrol untuk mengontrol peralatan industri dengan tepat berdasarkan sinyal dari sensorAdaptor TNC menghubungkan kabel antara sensor dan pengontrol untuk transmisi data yang akurat,yang memungkinkan pengontrol untuk mengontrol peralatan industri dengan tepat sesuai dengan sinyal sensor.
Sambungan antara aktuator dan sistem kontrol: Demikian pula, dalam otomatisasi industri, aktuator (misalnya, motor, katup, silinder, dll.)) perlu menerima perintah dari sistem kontrol dan melaksanakan tindakan yang sesuai. adaptor tnc dapat digunakan untuk menghubungkan kabel antara aktuator dan sistem kontrol, untuk memastikan bahwa perintah kontrol ditransmisikan dengan akurat,dan untuk memastikan bahwa proses produksi industri berjalan dengan lancar.
Catatan:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP dll.), Jika konektor yang Anda gunakan tidak ditemukan,Silakan hubungi kami dengan rincian Anda.
