Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor RF TNC | Pemasangan: | Berlapis nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Standar Desain: | IEC 60169-17 |
| Bahan kontak: | Kuningan, BeCu | Daya tahan: | 500 Siklus |
| Jenis: | Ra | Aplikasi: | RF |
| Jenis kelamin: | Pria ke Wanita | ||
| Menyoroti: | Female RF Coaxial Adapter Connector,TNC RF Coaxial Adapter Connector,Konektor Adaptor Koaksial RF Berkinerja Tinggi |
||

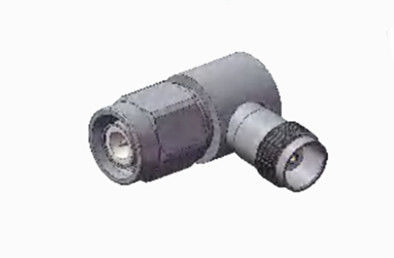

High Performance TNC Right Angle Male to Female RF Coaxial Adapter Connector
Produk seri TNC adalah varian berujung dari konektor BNC, yang dibedakan oleh mekanisme perekat benang sekrupnya.Unit berujung tahan air dan mempertahankan impedansi 50 Ohm yang konsisten, berfungsi di rentang frekuensi dari DC hingga 11 GHz. Ada dua varian: polaritas standar dan terbalik.Konektor hemat biaya ini mungkin tidak sesuai dengan kinerja produk industri atau berkualitas tinggi tetapi sangat cocok untuk berbagai aplikasi komersialBiasanya digunakan dalam koneksi antena, konektor TNC menemukan penggunaan luas dalam avionika, komunikasi, dan berbagai sektor industri.polaritas terbalik dan 75 Ohm versi konektor TNC juga tersedia.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
Karakteristik Listrik | ||||
Impedansi | 50Ω | |||
Jangkauan Frekuensi | DC ~ 4GHz | |||
Tegangan nominal | 2500VRMS (Level Laut Maksimum) | |||
Dielektrik Tegangan-resistensi | 750VRMS (Level Laut Maksimum) | |||
Resistensi Isolasi | ≥ 2000MΩ | |||
Resistensi kontak | Konduktor luar | ≤6mΩ | ||
Konduktor pusat | ≤ 1,5mΩ | |||
VSMR | ≤ 1.3 | |||
Spesifikasi Mekanis
| Standar Desain | IEC 60169-17 |
| Memenuhi RoHS | Ya, aku tahu. |
| Penghentian Kontak Pusat | Cemplak |
| Penghentian Kontak Luar | Cemplak |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 13.6N maksimal |
| Kekuatan pemisahan kopling | 13.6N maksimal |
Gambar rinci dariHigh Performance TNC Right Angle Male to Female RF Coaxial Adapter Connector
Satuan: ((mm)
Fitur:
1. Stabilitas koneksi
Struktur koneksi berujung: penggunaan struktur kopling sekrup, desain ini memungkinkan adaptor untuk diikat dengan kuat pada peralatan atau kabel saat menghubungkan,bahkan dalam lingkungan getaran berkelanjutan jangka panjang, atau ketika terkena kekuatan eksternal secara tidak sengaja menarik, tetapi juga untuk memastikan stabilitas koneksi, untuk melindungi kontinuitas dan stabilitas transmisi sinyal.
2. Sifat Listrik
Tahan tegangan yang baik: biasanya mampu menahan tegangan yang lebih tinggi, misalnya beberapa adaptor TNC dapat menahan tegangan hingga 500V,yang memberi mereka keuntungan yang jelas dalam beberapa aplikasi sirkuit tegangan tinggi, dan dapat lebih baik beradaptasi dengan lingkungan listrik yang kompleks.
Kinerja frekuensi tinggi yang sangat baik: Kisaran frekuensi operasi mencakup 0-11GHz dan bahkan lebih tinggi (misalnya 0-18GHz), jauh lebih tinggi daripada beberapa konektor RF umum lainnya (misalnyaPlug BNC yang dirancang untuk 4GHz dan di bawah)Oleh karena itu, ketika berurusan dengan sinyal frekuensi tinggi, dapat secara efektif mengurangi kehilangan sinyal dan distorsi, memastikan bahwa sinyal ditransmisikan dalam kondisi berkualitas tinggi.
Aplikasi:
Bidang Komunikasi
Konstruksi stasiun dasar nirkabel: Saat membangun jaringan komunikasi nirkabel, adaptor TNC digunakan untuk menghubungkan peralatan RF, sistem antena dan kabel transmisi di stasiun dasar.Hal ini dapat memastikan transmisi sinyal yang stabil dan efisien antara berbagai link, mengurangi hilangnya sinyal dan gangguan, dan meningkatkan kualitas komunikasi dan cakupan stasiun pangkalan.Adaptor TNC banyak digunakan untuk menghubungkan stasiun pangkalan dan array antena untuk memastikan transmisi data berkecepatan tinggi.
Komunikasi satelit: Adaptor TNC memainkan peran penting dalam menghubungkan peralatan stasiun darat komunikasi satelit.feeders antena dan instrumen terkait lainnya untuk mewujudkan transmisi sinyal RF berkualitas tinggi antara stasiun darat dan satelit untuk memastikan stabilitas dan keandalan komunikasi satelit.
Sistem pemancar dan penerima radio: Dalam sistem pemancar dan penerima stasiun radio dan stasiun penyiaran, adaptor TNC dapat digunakan untuk menghubungkan pemancar, penerima,antena dan peralatan lainnya untuk memastikan transmisi sinyal audio dan video yang akurat, dan meningkatkan efek dan kualitas penyiaran.
Catatan:
Kami memiliki lebih dari 10.000 jenisKonektor TNC, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
