Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor Kabel TNC | Pemasangan: | Berlapis nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Daya tahan: | 500 Siklus |
| Bahan kontak: | Kuningan, BeCu | Bahan: | Bas |
| Standar Desain:: | IEC 60169-17 | Jenis: | lurus |
| Menyoroti: | Konektor koaksial RF baja tahan karat pria,Konektor Koaksial RF Tipe TNC,SFF-50-3-1 Kabel RF Coaxial Connector |
||

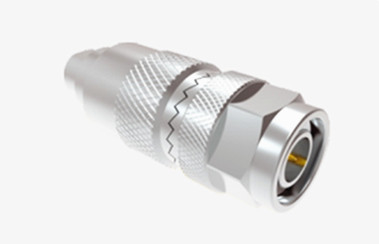

Jenis TNC Pria RF Koaksial Baja Rinsing untuk Kabel SFF-50-3-1
Produk seri TNC adalah varian berujung dari konektor BNC, dilengkapi dengan benang sekrup untuk koneksi yang aman.unit tahan air menawarkan impedansi 50 ohm yang konsisten dan beroperasi dalam kisaran frekuensi DC-11 GHzAda dua jenis utama konektor TNC: polaritas standar dan terbalik.konektor terjangkau ini sangat ideal untuk berbagai aplikasi komersialMeskipun kinerjanya mungkin tidak setara dengan produk industri atau kinerja tinggi, mereka banyak digunakan untuk koneksi antena dan memiliki banyak aplikasi dalam radar, komunikasi nirkabel,dan pasar industri umum. polaritas terbalik dan versi 75 ohm dari konektor TNC juga tersedia.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
|
Karakteristik Listrik
|
||||
|
Impedansi
|
50Ω
|
|||
|
Jangkauan Frekuensi
|
DC ~ 4GHz
|
|||
|
Tegangan nominal
|
2500VRMS (Level Laut Maksimum)
|
|||
|
Dielektrik Tegangan-resistensi
|
750VRMS (Level Laut Maksimum)
|
|||
|
Resistensi Isolasi
|
≥ 2000MΩ
|
|||
|
Resistensi kontak
|
Konduktor luar
|
≤6mΩ
|
||
|
Konduktor pusat
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Spesifikasi Mekanis
| Standar Desain | IEC 60169-17 |
| Memenuhi RoHS | Ya, aku tahu. |
| Penghentian Kontak Pusat | Cemplak |
| Penghentian Kontak Luar | Cemplak |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 13.6N maksimal |
| Kekuatan pemisahan kopling | 13.6N maksimal |

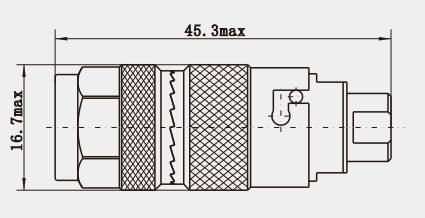

Gambar Rinci
Fitur:
1. ketahanan getaran yang baik: Dibandingkan dengan jenis konektor lainnya, seperti konektor BNC, konektor TNC lebih tahan getaran, dalam kasus getaran, kejut dan tekanan mekanis lainnya,namun tetap mempertahankan kinerja koneksi listrik yang baik untuk memastikan stabilitas transmisi sinyal.
2Kinerja mekanik dan listrik yang sangat baik: kekuatan mekanik dan stabilitas yang baik, mampu menahan tingkat tertentu kekuatan eksternal dan tidak mudah rusak; pada saat yang sama,dalam hal kinerja listrik, kehilangan sisipan rendah, kehilangan pengembalian rendah, efisiensi transmisi sinyal yang tinggi, yang dapat memastikan transmisi sinyal berkualitas tinggi.
Aplikasi:
1. Produksi Program: Dalam proses produksi program penyiaran TV, konektor TNC digunakan untuk menghubungkan peralatan akuisisi sinyal seperti kamera,Mikrofon dan peralatan pemrosesan video/audio untuk memastikan sinyal audio/video berkualitas tinggi ditransmisikan ke sistem pasca produksi untuk memastikan kemajuan produksi program yang lancar.
2Transmisi dan distribusi sinyal: Dalam jaringan transmisi dan distribusi sinyal penyiaran dan televisi, seperti jaringan televisi kabel,Konektor TNC dapat digunakan untuk menghubungkan penguat sinyal, distributor, dan peralatan lain untuk mentransmisikan sinyal televisi dari stasiun televisi ke ribuan rumah tangga, untuk memastikan bahwa pemirsa dapat menerima program televisi yang jelas dan stabil.
Catatan:
Kami memiliki lebih dari 10.000 jenisKonektor TNC, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
