Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor Kabel TNC | Pemasangan: | Berlapis nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Daya tahan: | 500 Siklus |
| Bahan kontak: | Kuningan, BeCu | Bahan: | Bas |
| Standar Desain:: | IEC 60169-17 | Jenis: | lurus |
| Menyoroti: | MF147B RF Coaxial Connector,TNC Male RF Coaxial Connector,Konektor koaksial RF berlapis nikel |
||

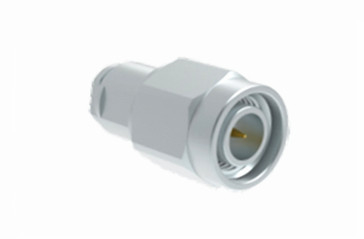

2.TNC Male Nickel Plated Material RF Coaxial Connector untuk Kabel MF147A/MF147B
Seri TNC merupakan adaptasi berujung dari konektor BNC, yang ditandai dengan benang sekrup yang memfasilitasi perkawinan yang aman.konektor tahan air mempertahankan impedansi 50 ohm yang konsisten dan dirancang untuk beroperasi dalam kisaran frekuensi DC hingga 11 GHzAda dua varian konektor TNC: polaritas standar dan terbalik.membuat mereka lebih terjangkau dan sedikit kurang berkinerja daripada alternatif industri atau kinerja tinggiBiasanya digunakan dalam koneksi antena, konektor TNC juga menemukan aplikasi dalam sistem radar, komunikasi nirkabel, dan sektor industri yang lebih luas.Selain itu, polaritas terbalik dan versi 75 ohm konektor TNC juga tersedia.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
|
Karakteristik Listrik
|
||||
|
Impedansi
|
50Ω
|
|||
|
Jangkauan Frekuensi
|
DC ~ 4GHz
|
|||
|
Tegangan nominal
|
2500VRMS (Level Laut Maksimum)
|
|||
|
Dielektrik Tegangan-resistensi
|
750VRMS (Level Laut Maksimum)
|
|||
|
Resistensi Isolasi
|
≥ 2000MΩ
|
|||
|
Resistensi kontak
|
Konduktor luar
|
≤6mΩ
|
||
|
Konduktor pusat
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Spesifikasi Mekanis
| Standar Desain | IEC 60169-17 |
| Memenuhi RoHS | Ya, aku tahu. |
| Penghentian Kontak Pusat | Cemplak |
| Penghentian Kontak Luar | Cemplak |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 13.6N maksimal |
| Kekuatan pemisahan kopling | 13.6N maksimal |

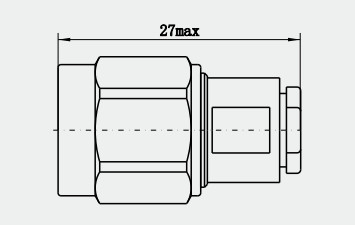

Gambar Rinci
Fitur:
1. ketahanan korosi dan daya tahan: Ini memiliki ketahanan korosi, daya tahan, tahan debu dan sifat lainnya, cocok untuk aplikasi luar ruangan,dan bahan dan perawatan permukaannya membuatnya dapat bekerja stabil untuk waktu yang lama di lingkungan yang keras.
2Kekuatan mekanik yang tinggi: biasanya terbuat dari kuningan, stainless steel dan bahan logam lainnya, dengan kekuatan mekanik yang baik, dapat menahan tingkat tertentu kekuatan eksternal dan ketegangan.
Aplikasi:
1. Koneksi bus lapangan: Dalam sistem kontrol otomatisasi industri, konektor kabel TNC dapat digunakan untuk menghubungkan perangkat bus lapangan, seperti pengontrol logika yang dapat diprogram (PLC),Sistem kontrol terdistribusi (DCS) dan kabel komunikasi lainnya, untuk mewujudkan transmisi data antara perangkat dan interaksi perintah kontrol, untuk meningkatkan tingkat otomatisasi dan efisiensi produksi industri.
2. Sensor dan sambungan aktuator: Digunakan untuk menghubungkan berbagai sensor industri dan aktuator, seperti sensor suhu, sensor tekanan, drive motor, dll.untuk mengirimkan sinyal yang terdeteksi oleh sensor ke sistem kontrol, dan pada saat yang sama mengirimkan instruksi kontrol ke actuator, untuk mewujudkan pemantauan yang tepat dan kontrol dari proses produksi.
Catatan:
Kami memiliki lebih dari 10.000 jenisKonektor TNC, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
