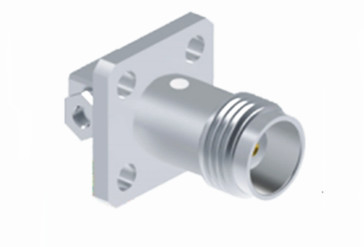

Kuningan TNC Sudut Kanan 4-Lobo Flange Wanita RF Koaksial Konektor Untuk CXN3506/MF108A
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama produk: | Konektor Kabel TNC | Pemasangan: | Berlapis nikel |
|---|---|---|---|
| Impedansi: | 50Ω | Daya tahan: | 500 Siklus |
| Bahan kontak: | Kuningan, BeCu | Bahan: | Tembaga |
| Standar Desain:: | IEC 60169-17 | Jenis: | lurus |
| Menyoroti: | Konektor Koaksial RF Flange 4 Lubang,Paduan RF Coaxial,CXN3506 RF Coaxial Connector |
||
TNC Right Angle 4-hole Flange Female RF Coaxial Connector untuk CXN3506/MF108A
Produk seri TNC adalah varian berujung dari konektor BNC, yang dibedakan oleh benang sekrup untuk perkawinan.dan konektor RF tahan air mempertahankan impedansi 50-ohm yang konsisten dan dirancang untuk beroperasi dalam kisaran frekuensi DC-11 GHzAda dua jenis utama konektor TNC: polaritas standar dan terbalik.Konektor hemat biaya ini sangat cocok untuk berbagai aplikasi komersialKonektor TNC banyak digunakan untuk koneksi antena dan memiliki banyak aplikasi di radar, nirkabel,komunikasiSelain itu, polaritas terbalik dan versi 75 ohm dari konektor TNC juga tersedia.
Spesifikasi
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
|
Karakteristik Listrik
|
||||
|
Impedansi
|
50Ω
|
|||
|
Jangkauan Frekuensi
|
DC ~ 4GHz
|
|||
|
Tegangan nominal
|
2500VRMS (Level Laut Maksimum)
|
|||
|
Dielektrik Tegangan-resistensi
|
750VRMS (Level Laut Maksimum)
|
|||
|
Resistensi Isolasi
|
≥ 2000MΩ
|
|||
|
Resistensi kontak
|
Konduktor luar
|
≤6mΩ
|
||
|
Konduktor pusat
|
≤ 1,5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Spesifikasi Mekanis
| Standar Desain | IEC 60169-17 |
| Memenuhi RoHS | Ya, aku tahu. |
| Penghentian Kontak Pusat | Cemplak |
| Penghentian Kontak Luar | Cemplak |
| Siklus Perkawinan | 500 Siklus |
| Penyimpanan Kontak | 10N min |
| Pengendalian Kabel | 100N min |
| Kekuatan Perkawinan | 13.6N maksimal |
| Kekuatan pemisahan kopling | 13.6N maksimal |

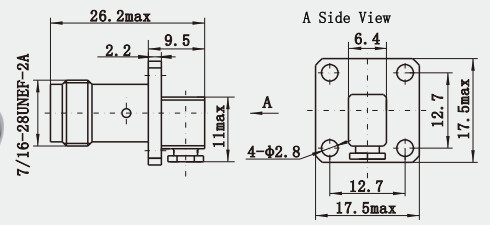

Gambar Rinci
Fitur:
1Kekuatan mekanik tinggi dan daya tahan: biasanya terbuat dari kuningan atau stainless steel, perawatan permukaan dapat mencakup nikel plating atau emas plating,dapat menahan ratusan kali plugging dan unplugging operasi tanpa kerusakan mudah, tetapi juga dapat menahan tingkat tertentu kekuatan tarik dan tekanan, cocok untuk berbagai lingkungan yang keras.
2Kinerja tahan air yang baik: bagian konektor mengadopsi struktur tertutup dengan kinerja tahan air yang baik, cocok untuk lingkungan luar ruangan dan lembab lainnya.
Aplikasi:
1. Antenna pengukuran navigasi satelit: Dalam skenario survei geodetik dan pemetaan, survei oseanografi, survei saluran air, survei penggerek, pemantauan seismik,pemantauan deformasi jembatan, pemantauan tanah longsor, dan operasi otomatis dermaga, dll, konektor TNC menghubungkan antena pengukuran navigasi satelit dengan peralatan eksternal,mentransmisikan sinyal nirkabel dan pasokan daya.
2Bidang kedirgantaraan: Kontrol penerbangan: Dalam sistem kontrol penerbangan,Konektor wanita TNC digunakan untuk koneksi peralatan radio terkait untuk memastikan akurasi dan keandalan komunikasi penerbangan.
Catatan:
Kami memiliki lebih dari 10.000 jenisKonektor TNC, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
