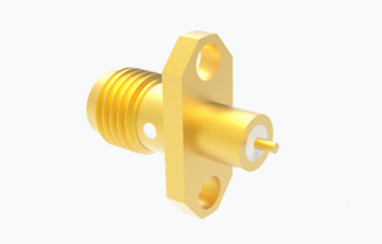

| Nama produk: | Konektor Koaksial SMA RF | Pemasangan: | Berlapis Emas |
|---|---|---|---|
| Jenis kelamin: | Perempuan | Impedansi: | 50Ω |
| Frekuensi: | DC~18GHz | Umurnya: | 500 Siklus |
| Aplikasi: | komunikasi | Bahan: | Tembaga |
| Menyoroti: | Konektor Koaksial RF Flange 2 Lubang,SMA Female RF Coaxial Connector,Brass Aerospace RF Coaxial Connector |
||
SMA seri RF koaksial konektor dirayakan untuk desain kompak dan kinerja frekuensi tinggi mereka, beroperasi secara efisien hingga 18GHz.termasuk faktor bentuk kecil, bandwidth yang luas, sifat mekanik dan listrik yang unggul, dan konektivitas yang andal. Fitur-fitur ini telah menetapkan mereka sebagai salah satu jenis konektor koaksial RF yang paling umum digunakan.Mereka banyak digunakan di sektor seperti aerospace, maritim, dan banyak bidang lainnya.
Spesifikasi:
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | |||
| Impedansi | 50Ω | ||
| Jangkauan Frekuensi | 0.3ZHz-18GHz | ||
| Dielektrik Tegangan-resistensi | 1000VRMS | ||
| Resistensi Isolasi | ≥ 5000MΩ ((DC:500V) | ||
| Resistensi Pusat | Konduktor Pusat | ≤ 3,0mΩ | |
| Konduktor luar | ≤ 2,0mΩ | ||
| Karakteristik Bahan & Mekanik | |||
| Fiksasi kontak pusat | ≥ 26.7 | ||
| Daya tahan | 500 kali | ||
| Pengendalian Kabel | Kekuatan penahan kabel minimum | ||
| Suhu | -55°C~+125°C | ||

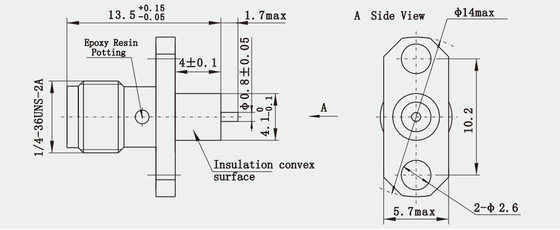

Gambar garis besar:(mm)
Fitur:
1Struktur Mekanis yang Tepat: - Desain struktural yang tepat memastikan bahwa sambungan threaded konektor ketat dan dapat diandalkan, mencegah longgar di bawah getaran atau kondisi kejut.Sementara itu, pin konektor dan jack dikerjakan dengan presisi tinggi untuk memastikan kontak listrik yang baik.Mereka dapat menahan tekanan mekanik selama pemasangan dan penggunaan dan tidak mudah rusak.
2. Kontrol dan Pemeriksaan Kualitas yang ketat: - Proses produksi mengikuti sistem manajemen mutu yang ketat,dan setiap langkah produksi diperiksa dan dikontrol secara ketat untuk memastikan bahwa kualitas dan kinerja produk memenuhi standar aeroangkasaMisalnya, kinerja listrik, kinerja mekanik dan kemampuan adaptasi lingkungan dari konektor akan diuji dan diverifikasi secara menyeluruh.
3Keandalan tinggi: - Operasi yang stabil di bawah suhu ekstrim, kelembaban, getaran,kejut dan lingkungan keras lainnya memastikan bahwa konektor masih dapat mempertahankan kinerja koneksi yang baik di bawah kondisi kompleks pesawat ruang angkasa di ruang angkasaSebagai contoh, beberapa konektor SMA kelas aerospace dapat menahan suhu mulai dari -55 °C sampai 125 °C, dan dapat menahan percepatan tinggi dan getaran kuat.- ketahanan korosi yang baik untuk mengatasi zat korosif atau lingkungan yang mungkin ada di ruang, memperpanjang umur konektor.
Aplikasi:
1Koneksi peralatan pengukuran dan kontrol: Konektor SMA dapat digunakan untuk menghubungkan radar, peralatan telemetri, dan perangkat lain di stasiun pengukuran dan kontrol darat.Perangkat ini membutuhkan koneksi RF dengan antena, peralatan pemrosesan sinyal, dll untuk mencapai pelacakan, pengukuran, dan kontrol pesawat ruang angkasa.
2Koneksi sinyal sensor: beberapa sensor output sinyal untuk sinyal RF, konektor SMA dapat terhubung ke sensor dan sirkuit pemrosesan sinyal untuk mengirimkan informasi yang terdeteksi oleh sensor.
3. Koneksi internal detektor: dalam detektor ruang angkasa yang jauh, konektor SMA dapat digunakan untuk menghubungkan peralatan komunikasi internal detektor, instrumen ilmiah, dll.,untuk beradaptasi dengan berbagai kondisi keras di lingkungan luar angkasa, seperti perubahan suhu tinggi dan rendah, lingkungan vakum, radiasi dan sebagainya.
Katalog produk:
1.85 seri
2.4seri
2.92seri
SMAseri
Seri SMP
Seri SMPM
Produk Isolator Kaca
Adaptor Panduan Gelombang Koaksial
Catatan:
Kami memiliki lebih dari 10.000 jenisKonektor SMA, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan memberikan rincian Anda.
