Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

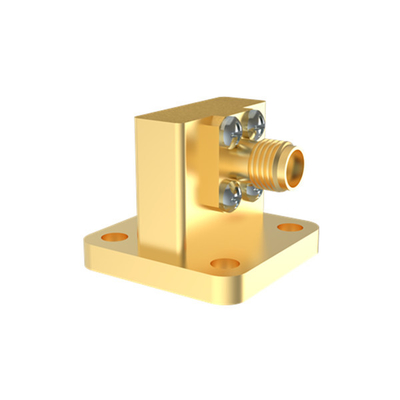

| Nama produk: | WR42 ke 2,92mm Panduan Gelombang ke Adaptor Koaksial | Bahan: | Tembaga |
|---|---|---|---|
| Rentang frekuensi: | 17.6-26.7GHz | Konektor: | 2.92mm |
| VSWR: | 1.25 | Impedansi: | 50 Ohm |
| Ukuran pandu gelombang: | WR42,BJ220 | Gaya tubuh: | Sudut kanan |
| Menyoroti: | Adaptor WR42 BJ220 ke K2.92mm,Pemandu Gelombang Wanita ke Adaptor Coax |
||
FrekuensiAdaptor pendorong gelombang ke koaksialdiproses olehElite Elektronik(ELT)5.4 GHz-110 GHzDengan keandalan tinggi, ukuran kecil dan kinerja yang sangat baik, ini banyak digunakan dalam pengukuran gelombang mikro dan peralatan gelombang milimeter.Panduan gelombang persegi panjang dan double-ridge standar, dan pemandu gelombang non-standar dapat disesuaikan sesuai dengan kebutuhan pengguna.N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 dan microstrip. Waveguide ke adaptor koaksi dibagi menjadi dua jenis: akhir Peluncuran dan sudut lurus peluncuran dari orientasi antarmuka.struktur bertenaga tinggi.
SpesifikasiK/BJ220-KF6:
| Nama produk | WR42 BJ220 Waveguide ke K2.92mm Coaxial Adapter |
| Nomor model. | K/BJ220-KF6 |
| Jenis koaksial | K2.92mm |
| Ukuran Panduan Gelombang | WR42 (BJ220) |
| Gaya tubuh | Sudut kanan |
| Jangkauan Frekuensi | 17.6 GHz-26.7 GHz |
| Impedansi SMA | 50 Ohm |
| VSWR | 1.25 |
DaftarPanduan gelombang ke adaptor koaksial K2.92mm:
| Nomor Model | Deskripsi | Catatan |
| K/BJ220-KF6 | WR42 ((BJ220) ke 2,92mm adaptor sudut kanan wanita | |
| K/BJ220-KFE7 | WR42 ((BJ220) ke 2,92mm adaptor peluncuran ujung betina | BJ220=WR42 |
| K/BJ260-KF8 | WR34 ((BJ260) ke adaptor sudut kanan wanita 2,92mm | BJ260=WR34 |
| K/BJ260-KFE5 | WR34 ((BJ260) ke adaptor peluncuran ujung wanita 2,92 mm | |
| Tipe yang disesuaikan | Ukuran yang disesuaikan dapat diterima |
Referensi silang dari standar pembimbing gelombang
| Standar Cina | Standar Internasional | Jangkauan frekuensi (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 ~ 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.3 ~ 40.0 |
| BJ400 | WR22 | 32.9 ~ 50.1 |
| BJ500 | WR18 | 39.2 ~ 59.6 |
| BJ620 | WR14 | 49.8 ~ 75.8 |
| BJ740 | WR12 | 60.5 ~ 91.9 |
| BJ900 | WR10 | 73.8~112 |
Catatan:
Kami memiliki lebih dari 1.000 jenisPanduan gelombang untuk adaptor koaksialUntuk pilihan, jika adaptor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan rincian Anda.Dimensi ODM disambut.
