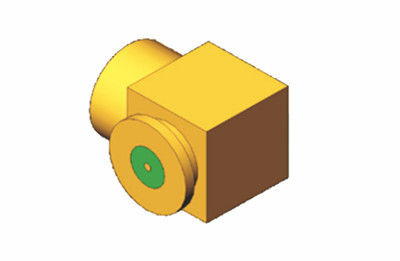

Tembaga PCB Mount Full Detent RF Connector SSMP Pria Sudut Kanan
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Kedalaman antarmuka: | 2.11mm | Tegangan nominal: | 85VRMS* |
|---|---|---|---|
| Bahan: | Tembaga | Pelapisan: | Berlapis Emas |
| Impedansi: | 50Ω | Rentang frekuensi: | DC~50GHz |
| Antarmuka: | Detensi Penuh | Masa hidup: | 500Siklus |
| Menyoroti: | Konektor sudut kanan pria SSMP,Konektor RF dudukan PCB Kuningan,Konektor RF SMPM detent penuh |
||
Konektor RF Pemasangan PCB Sudut Kanan Pria SSMP Premium: Kinerja dan Keandalan Unggul
SSMP adalah konektor RF koaksial push-on sub-miniatur, yang memiliki karakter ukuran kecil (dibandingkan dengan SMP), ringan,
lebar pita kerja lebar, dll. Berlaku untuk penggunaan bersama koneksi board-to-board, untuk situasi pemasangan modular yang intensif
dan plug memiliki dua bentuk antarmuka - full detent dan smooth bore.
Fitur
* Rentang Frekuensi: DC - 50GHz
* Impedansi 50Ω; Konfigurasi Blindmateable
* Kemampuan untuk menahan Kesalahan Radial/Aksial
* Konfigurasi konektor Board-mount, Field-replaceable, Bullets, Hermetic dan Cable
* Konektor Kustom Tersedia
Spesifikasi
| Karakteristik Listrik | |||||
| Impedansi | 50Ω | ||||
| Rentang Frekuensi | DC~60GHz | ||||
| Tegangan Terukur | 85VRMS* | ||||
| Ketahanan Tegangan Dielektrik | 250VRMS* | ||||
| Resistansi Isolasi | ≥2000MΩ | ||||
| Resistansi Pusat | Konduktor Luar | Normal≤2mΩ, Penyegelan≤5mΩ | |||
| Konduktor Pusat | Normal≤6mΩ, Penyegelan≤25mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.35 | ≤1.4 | |
| Karakteristik Material & Mekanis | |||||
| Konduktor Pusat | Pria | Perunggu Sn-P/Kovar, Pelat Emas | |||
| Wanita | Perunggu Berilium, Pelat Emas | ||||
| Kontak Elastis | Perunggu Berilium Pelat Emas | ||||
| Cangkang dan Bagian Logam Lainnya |
Perunggu/Kovar Pelat Emas Baja Tahan Karat Pasivasi |
||||
| Isolator | Sintering Kaca/PTFE/PEI | ||||
| Tingkat Kebocoran Produk Hermetik | ≤1.01325×10-3Pa·cm3/s | ||||
Aplikasi:
1. Berbagai Aplikasi RF: Konektor SMPM cocok untuk berbagai aplikasi RF, termasuk komunikasi nirkabel, sistem radar, kedirgantaraan, peralatan medis, dan lainnya.
2. Transmisi Kinerja Tinggi: Konektor SMPM menawarkan kinerja listrik yang sangat baik, memungkinkan transmisi sinyal berkecepatan tinggi dan loss rendah untuk memenuhi tuntutan aplikasi frekuensi tinggi.
3. Desain Ringkas: Dengan gaya pemasangan PCB, konektor SMPM menempati ruang minimal, menjadikannya ideal untuk integrasi ke dalam perangkat elektronik yang ringkas.
4. Stabilitas Mekanis Unggul: Menampilkan desain slot bergigi penuh, konektor SMPM memberikan koneksi yang stabil dan kekuatan mekanis yang tinggi, menjadikannya cocok untuk kondisi lingkungan yang keras.
5. Pemasangan dan Perawatan Mudah: Konektor SMPM menggunakan mekanisme penguncian berulir untuk pemasangan yang sederhana dan dapat digunakan kembali, mengurangi biaya perawatan.
6. Kinerja Penyegelan Andal: Konektor SMPM menggunakan bahan penyegelan berkualitas tinggi untuk memastikan kinerja penyegelan yang sangat baik di lingkungan yang keras seperti tekanan tinggi, suhu tinggi, dan korosi kimia.
Katalog Produk:
| Adaptor RF |
| Adaptor Waveguide ke Koaksial |
| Konektor RF TNC |
| Konektor RF Tipe N |
| Sambungan Putar Gelombang Mikro |
| Rakitan Kabel RF |
| Konektor RF SMA/SSMA |
| Konektor RF SMP/SSMP |
| Konektor RF MCX/MMCX |
| Konektor Seri J30J |
| Segel Hermetik Kaca-ke-Logam |
| Konektor Gelombang Milimeter (2.4mm, 2.92mm) |
Detail Kemasan:
* Karton Ekspor Standar
* Sesuai dengan persyaratan pelanggan
CATATAN:
Kami memiliki lebih dari 10.000 jenis Konektor SMPM, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detail Anda.
