Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor Koaksial RF SMP | Rentang frekuensi: | DC~40GHz |
|---|---|---|---|
| Impedansi: | 50Ω | sertifikat: | CE ROHS |
| Jenis kelamin: | Perempuan | Model: | SMP-JHD61 |
| Cahaya Tinggi: | SMP Male PCB Mount RF Plug,4 kaki PCB Gunung RF Konektor,DC 40GHz SMP RF Plug |
||

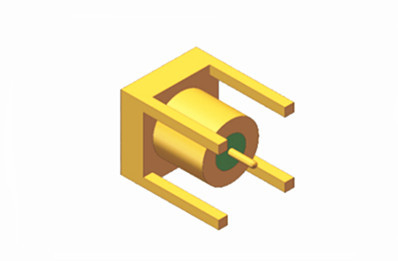

SMP Male PCB Mount RF Connector Plug dengan 4 Kaki: Solusi Berkualitas Tinggi, awet, dan andal untuk Konektivitas RF Anda
SMP adalah konektor koaksial RF kompak push-on atau snap coupling, yang dikenal karena ukurannya yang kecil, ringan, kinerja seismik yang sangat baik, dan bandwidth kerja yang luas.Ini memiliki frekuensi operasi hingga 30GHz (konektor SMP kami dapat mencapai 40GHz), dan colokan datang dalam tiga bentuk antarmuka: detent penuh, detent terbatas, dan lubang halus (termasuk dengan pengereman).dan adaptor dalam seri memberikan solusi interkoneksi untuk board-to-board, blind mate, dan aplikasi rak dan panel sambil mempertahankan kepadatan paket.
Spesifikasi
| Karakteristik Listrik | ||||
| Impedansi | 50Ω | |||
| Jangkauan Frekuensi | DC ~ 40GHz | |||
| Tegangan nominal | 170VRMS* | |||
| Resistensi Isolasi | ≥ 2000MΩ | |||
| Dielektrik Tegangan-resistensi | 500VRMS* | |||
| Resistensi Pusat | Konduktor luar | Normal≤2,5mΩ, Penyegelan≤4mΩ | ||
| Konduktor pusat | Normal≤6mΩ, Penutup≤26mΩ | |||
| VSWR | DC ~ 18GHz | 18 ~ 26,5 GHz | 26.5 ~ 40GHz | |
| Tepat | ≤ 1.25 | ≤ 1.3 | ≤ 1.5 | |
| Sudut kanan | ≤ 1.3 | |||
| Adaptor | ≤ 1.2 | ≤ 1.3 | ≤ 1.5 | |
| lainnya | ≤ 1.3 | |||
| Karakteristik Bahan & Mekanik | ||||
| Konduktor Pusat | Pria | Sn-P Perunggu, dilapis emas | ||
| Perempuan | Beryllium perunggu, dilapis emas | |||
| Kontak Elastis | Beryllium perunggu | Berlapis emas | ||
| Kerang dan Bagian Logam Lainnya | Tembaga Baja tahan karat | Pemasangan emas Passivation | ||
| Isolator | Sintering kaca/PTFE/PEI | |||
| Tingkat kebocoran produk hermetik | 1.01325×10-3Pa·cm3/s | |||
* permukaan laut maksimum
Fitur dan Manfaat
SMP konektor adalah sangat terlindung, sangat kecil interconnectThe SMP konektor adalah sangat terlindung,Interkoneksi yang sangat kecil biasanya digunakan dalam modul koaksial frekuensi tinggi miniaturisasi dan aplikasi kecepatan data tinggi seperti antenaKarena desainnya yang kompak, konektor SMP banyak digunakan untuk memfasilitasi kemasan padat dalam aplikasi RF / gelombang mikro.
Aplikasi
1Dalam aplikasi RF / microwave, konektor SMP umumnya digunakan untuk menghubungkan kabel koaksial dan papan sirkuit.Konektor SMP banyak digunakan dalam komunikasi nirkabel, radar, komunikasi satelit, pengujian dan pengukuran, dan bidang lainnya.
2Konektor SMP juga umum digunakan dalam peralatan medis seperti perangkat USG, perangkat MRI, dll. Dalam aplikasi ini,Konektor SMP digunakan untuk menghubungkan kabel dan papan sirkuit untuk mengirimkan sinyal frekuensi tinggi.
Gambar Rinci
Karena beban yang cocok perlu disesuaikan sesuai dengan kebutuhan Anda, silakan berikan persyaratan berikut ketika Anda mengirim pertanyaan kepada kami:
* rentang frekuensi yang Anda butuhkan.
* Kebutuhan daya.
*Jenis konektor
* Persyaratan khusus Anda jika Anda memiliki (VSWR, suhu, ukuran, dll.)
