Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| nama Produk: | Konektor SSMP/SMPM/Mini SMP | Jenis kelamin: | Jack ke Jack |
|---|---|---|---|
| Bahan: | Kuningan | Pelapisan: | Berlapis Emas |
| Impedansi: | 50Ω | Rentang frekuensi: | DC~50GHz |
| Nama lain: | Mini SMP, SMPM | Gaya tubuh: | lurus |
| Model: | SSMP-KK80 | ||
| Menyoroti: | Bullet SMPM RF Connector,SMPM RF Connector Adapter,SMPM Board To Board Connector Adapter |
||
Perkenalan
SSMP adalah konektor koaksial RF push-on miniatur, yang memiliki karakter volume kecil (dibandingkan dengan SMP), ringan, broadband kerja lebar, dll.Terapkan untuk penggunaan pasangan konektor papan ke papan, untuk situasi pemasangan intensif modular dan steker memiliki dua bentuk antarmuka dengan penahan penuh dan lubang tidak berulir.
Keluarga interkoneksi RF mengatasi kebutuhan desain paket kecil.Ini dapat digunakan untuk aplikasi transmisi sinyal kecepatan tinggi
atau dalam sistem board-to-board blindmate menggunakan peluru mengambang.
Peluru mengambang ini menyediakan tautan antara pasangan yang dikawinkan dan mengkompensasi ketidaksejajaran radial dan aksial.
| Karakteristik listrik | |||||
| Impedansi | 50Ω | ||||
| Rentang frekuensi | DC~50GHz | ||||
| Nilai Tegangan | 170VRMS* | ||||
| Tegangan-resistansi dielektrik | 500VRMS* | ||||
| Ketahanan Isolasi | ≥2000MΩ | ||||
| Resistensi Pusat | Konduktor luar | Normal≤3.5mΩ, Penyegelan≤5mΩ | |||
| konduktor pusat | Normal≤8mΩ, Penyegelan≤30mΩ | ||||
| DC~18GHz | 18~26,5 GHz | 26,5~40GHz | 40~50GHz | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
Karakteristik Bahan & Mekanik:
Konduktor Pusat:
Pria:Sn-P Perunggu/Kovar, berlapis emas
Perempuan:Perunggu berilium, berlapis emas
Kontak Elastis: Perunggu berilium Berlapis emas
Tubuh dan Bagian Logam lainnya: Kuningan/berlapis Emas Kovar

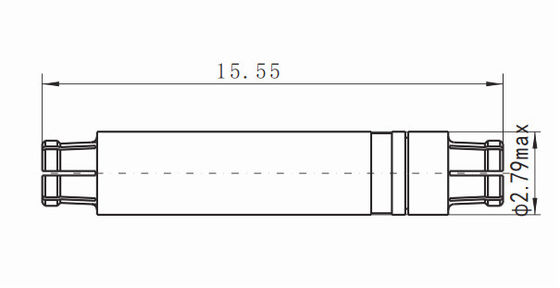

Gambar Produk:
Fitur:
- Rentang frekuensi lebih tinggi hingga 50GHz
- SMPM (SSMP) adalah sub-miniatur, konektor micro-interface gaya push-on yang dapat digunakan secara luas di telekomunikasi.
- Seri SMPM mencakup dudukan PC, dudukan lurus dan siku-siku, serta dudukan flensa yang dapat ditutup.
- Semua konektor laki-laki ditawarkan sebagai desain full-detent atau smooth bore untuk preferensi kekuatan pemisahan Anda.
Aplikasi:
*Interkoneksi papan-ke-papan
*Dirgantara
*Broadband
*Peralatan
* Antena array bertahap
* Telekomunikasi
Produk-produk terkait:
| Adaptor RF SSMP Wanita ke Wanita | Panjang = 4mm | Diameter=φ2,4 maks |
| Adaptor RF SSMP Wanita ke Wanita | Panjang = 6mm | Diameter=φ2.8 |
| Adaptor RF SSMP Wanita ke Wanita | Panjang = 4.55mm | Diameter=φ2,79 maks |
| Adaptor RF SSMP Wanita ke Wanita | Panjang = 8.6mm | Diameter=φ2,79 maks |
| Adaptor RF SSMP Wanita ke Wanita | Panjang = 23.1mm | Diameter=φ3.05 |
| Adaptor RF SSMP Wanita ke Wanita | Panjang = 8mm | Diameter=φ2,79 maks |
Pabrik & Lini Produksi:
CATATAN:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP dll.),), jika konektor yang Anda gunakan adalah tidak ditemukan, silakan hubungi kami dengan detail Anda.
