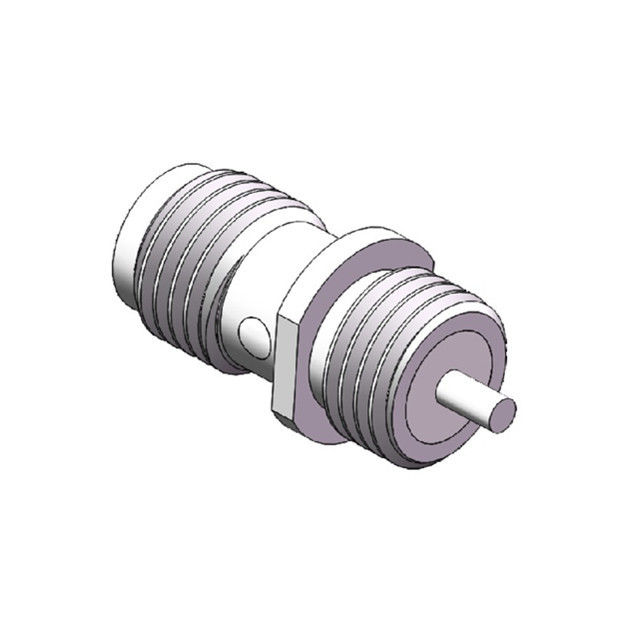

50 Ohm Nikel Plating Bulkhead Wanita Jack Langsung SMA Konektor
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Barang: | Konektor RF SMA | Pelapisan: | Berlapis Nikel |
|---|---|---|---|
| Jenis kelamin: | Perempuan | Impedansi: | 50Ω |
| Frekuensi: | DC~18GHz | Seumur hidup: | 500 Siklus |
| Tubuh: | Kuningan | Aplikasi: | Audio/Vedio/Microwave |
| Barang: | Konektor RF SMA | pelapisan: | Berlapis Nikel |
| Aplikasi: | audio/video/microwave | ||
| Menyoroti: | 50 Ohm SMA balok jack wanita,Konektor SMA lurus berlapis nikel,SMA RF konektor mount dinding |
||

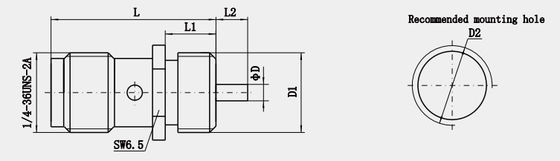

50Ohm Nickel Plating Bulkhead Female Jack Straight SMA Connector
- Konektor SMA RF tersedia dalam antarmuka koneksi cepat, tekan, atau standar, versi lurus, 90 derajat serta konfigurasi bulkhead atau panel 4 lubang .
- Konektor RF SMA berkualitas tinggi dan kombinasi cepat dengan hanya menyekrup dua konektor bersama-sama tanpa perlu menyolder atau mengelantang.
- Konektor listrik SMA banyak digunakan untuk microwave, antena, dan instrumentasi pengujian dll.
- Konektor RF SMA adalah konektor koaksial RF kopling berulir dengan ukuran miniatur, tahan getaran, dan rentang frekuensi lebar hingga 18GHz (Konektor RF SMA kami dapat mencapai 20GHz).
Fitur Utama:
- Berbagai macam orientasi dan terminasi PCB
- Rentang frekuensi hingga 18GHz Konektor koaksial sub-miniatur
- Menggunakan antarmuka berulir
- Tersedia dalam pelapisan pasivasi atau emas
- Pilihan material Kuningan dan baja tahan karat
- Tersedia dalam versi lurus atau sudut kanan
- Dengan opsi bulkhead, panel 2 lubang, panel 4 lubang, atau tanpa dudukan.
- Rentang luas dengan varian pria, wanita, dan adaptor.
- Sesuai RoHS
Spesifikasi Konektor RF SMA :
| Antarmuka sesuai dengan | IEC60169-15 |
| Impedansi | 50Ω |
| Rentang Frekuensi | DC hingga 18GHz |
| Kerugian Penyisipan | ≤0.30dB |
| VSWR | ≤1.2(DC-6GHz) |
| Resistansi Isolasi | ≥5000MΩ |
| Resistansi Kontak Tengah | ≤3mΩ |
| Resistansi Kontak Luar | ≤2mΩ |
| Siklus Pemasangan | ≥500 |
| Rentang Suhu | -65-+165℃ |
| Dielektrik | PTFE |
Aplikasi:
- Sistem Microwave Telekomunikasi
- Solusi 5G
- Sistem Pengukuran
- Sistem Antena WiFi Telepon Seluler
Detail Lebih Lanjut Konektor Coax RF SMA:
Katalog Produk:
| Adaptor RF |
| Konektor RF SMA |
| Konektor RF SSMP |
| Konektor RF TNC |
| Konektor RF Tipe N |
| Konektor RF MCX/MMCX |
| Konektor Gelombang Milimeter (2.4mm, 2.92mm) |
| Rakitan Kabel RF |
| Adaptor Gelombang ke Koaksial |
| Segel Hermetik Kaca-ke-logam |
| Konektor Seri J30J |
| Sambungan Putar Microwave |
Produk Terkait
1. Konektor RF SMA Female Bulkhead Mount untuk PCB
2. Konektor Koaksial RF SMA 4-Lubang Flange Mount Sudut Kanan
| No. Model, | L | L1 | L2 | D | Catatan |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3. Konektor Sudut Kanan SMA 18GHz Berlapis Emas 50Ω Solder Mount PCB
| No. Model. | L | L1 | Catatan |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.Konektor RF SMA Female PCB Panel Solder Mount
| No. Model. | L | D | D1 | Catatan |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
CATATAN:
Kami memiliki lebih dari 10.000 jenis Konektor SMA, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detail Anda.
