Konektor Segel Kaca Ke Logam Berlapis Emas Single Pin 50Ohm RF Feedthroughs JM2516N
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Nama produk: | Segel kaca ke logam | Pemasangan: | Berlapis Emas |
|---|---|---|---|
| Impedansi: | 50 Ohm | Nama lain: | Feedthrus RF/50 Ohm |
| Pin: | Single | Bahan: | Kovar 4j29 |
| Kaca: | 7052.7070 | Hermecity: | <1,01325 X 10E-08 std.cc/s |
| Menyoroti: | konektor listrik tertutup rapat,konektor mini rf |
||
50 Ohm RF Feedthroughs Glass to Metal Seals untuk Elektronik Paket Aerospace
Segel kaca hermetik ke logam RF/DC Feedthrough /Multi-pin Header/Konektordisebut jugaIsolator kacaMereka terutama digunakan untuk mentransmisikan sinyal gelombang mikro, sinyal daya dan sinyal kontrol antara modul dan modul, modul dan komponen dengan persyaratan gas penyegelan.Mereka adalah salah satu komponen yang paling penting dalam komponen penyegelan.
Kaca dengan konstanta dielektrik rendah dan kehilangan dielektrik rendah digunakan sebagai bahan isolasi dan pendukung.Paduan KovarKonduktor pusat memiliki berbagai gaya terminasi seperti ikatan kawat emas, pengelasan dan pergaulan dll.Isolator kaca kecil, ringan, hermetis, sangat dapat diandalkan dan telah banyak digunakan di industri manufaktur elektronik dalam beberapa tahun terakhir.
Spesifikasi:Catalog-Glass-to-Metal Hermetic Seals.pdf
| Nama produk | Segel Kaca Hermetik ke Logam |
| Nomor model. | JM2516N |
| Impedansi | 50 Ohm RF |
| Jenis | 1 pin |
| Baris | 1 baris |
| Warna | Berlapis emas |
| Bahan rumah dan pin | Kovar 4J29 |
|
Bahan kaca
Warna Kaca
|
Jenis 7050 atau 7070
Hijau atau Putih
|
| Rentang Frekuensi | DC ~ 50 GHz |
| VSWR | ≤ 1.2 |
| Tahan Tegangan | ≥ 300V |
|
Hermesitas Tingkat kebocoran |
< 1,01325 X 10-3Pa*cm3/s < 1X 10-9mbar*l/s < 1 x 10-9ccHe/detik @ 1 atm |
| Resistensi Isolasi | ≥ 2000MΩ |
| Suhu operasi | -65°C~+260°C |

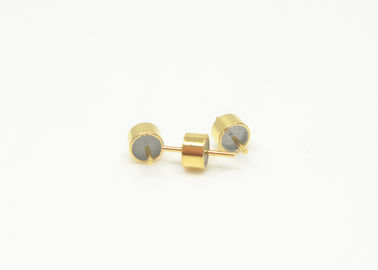

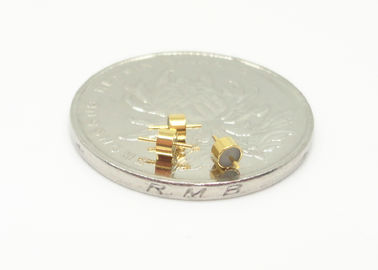

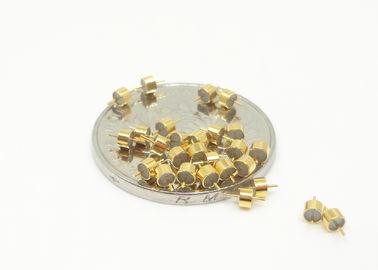

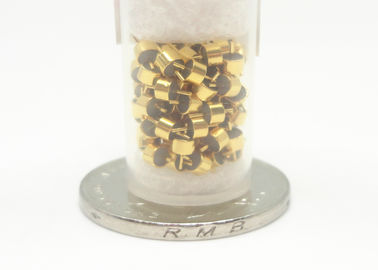

Gambar produk dari JM2516N:
Gambar rinci
Satuan ((mm)
Produk:
| Model | A | B | C | d | D | Catatan | |||||||
| JM2516N | 1.6 | 1.6 | 5.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | M/S | |||||||
| JM2516A | 1.6 | 5 | 11.6 | 0.4 | 2.5 | M/S | |||||||
| JM2516B | 1.6 | 1.4 | 7.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516C | 1.6 | 1.2 | 5.3 | 0.38 | 2.5 | M/S | |||||||
| JM2516D | 1.6 | 1.3 | 6.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516-1 | 1.6 | 1.2 | 4.5 | 0.39 | 2.5 | M/S | |||||||
| JM2516-8 | 1.6 | 2.14 | 7.5 | 0.3 | 2.5 | M/S | |||||||
| JM2516-14 | 1.6 | 1.8 | 8 | 0.3 | 2.5 | M/S | |||||||
| JM2516-17 | 1.6 | 2 | 5.6 | 0.38 | 2.5 | M/S | |||||||
| JM2516-19 | 1.6 | 1.2 | 4.8 | 0.38 | 2.5 | M/S | |||||||
|
M/S =membuat / pengelasan Catatan: Di atas ukuran yang ditunjukkan dalam tabel hanya bagian kecil dari iniRF Pin tunggal Segel Kaca Hermetik ke LogamJika Anda membutuhkan dokumentasi, produk serupa, kompatibel atau pengganti, silakan hubungi kami. |
|||||||||||||
Keuntungan:
- Kelas militer dengan 1,27um dilapis emas
- Sangat ketat.kontrol toleransi
-Desain standar dan khusus untuk dipilih.
- Tinggi.produk dan layanan yang hemat biaya
- Stok besar untuk ukuran standar
- Pengiriman cepat untuk produk khusus
Fitur:
- Ukuran kecil
- Hermetik
- ringan
- Kualitas yang stabil dan keandalan tinggi
- Konduktor dalaman: Pengikatan kawat emas, metode pengemasan dan pergaulan untuk pilihan
Aplikasi:
Rentang aplikasi yang luas dari paket elektronik, countermeasures elektronik, satelit, rudal, radar dan lain-lain dalam militer, avionik, aerospace dan otomotif berkas.produk gelombang milimeter.
Profil Perusahaan:
Xi'an Elite Electronic Industrial Co., Ltd.
Didirikan pada bulan Agustus 2003, Elite Electronic Industrial adalah produsen dan eksportir yang dapat diandalkanKonektor listrik RF, adaptor RF, rangkaian kabel, sendi putar gelombang dan multi-saluran gelombang mikro, dll.Interkoneksi listrik RF ini banyak digunakan di bidang kedirgantaraan, penerbangan, navigasi, komunikasi, antena dan sistem listrik penting lainnya.
Sebagai pemasok komponen yang berkualitas dari banyak proyek teknologi tinggi nasional, Elite Electronic memiliki pengalaman ODM lebih dari 23 tahun di Interconnect Components.
Kategori produk:
1Konektor RF, Adaptor (DC sampai 110GHz)
2. RF & Wave-guide kabel perakitan
3. Panduan gelombang untuk adaptor koaksial
4. Konektor terintegrasi (RF&DC)
5. Micro Rectangular Connector ((J30J, Micro D-sub, MDM)
6. Segel Hermetik Kaca-ke-logam, Header, Feedtru ((RF & DC)
7. Produk ODM
Sampel tersedia. Silakan hubungi kami untuk rincian lebih lanjut.
Selamat datang pelanggan baru dan lama dari seluruh dunia untuk menghubungi kami untuk hubungan bisnis masa depan dan kesuksesan bersama!
