Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | SMA Plug Pria | Bahan: | Tembaga |
|---|---|---|---|
| Jenis: | Konektor Kabel | Jenis kelamin: | Pria |
| Palting: | Berlapis Emas | Daya tahan (kawin): | 500Siklus |
| Menyoroti: | 7 konektor 16 rf din,konektor kabel koaksial |
||

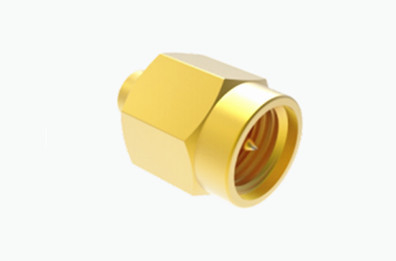

SMA Pria Plating Emas RF Coax Plug untuk 2# Semi-rigid/Semi-fleksibel Kabel
Konektor koaksial SMA RF adalah konektor koaksial frekuensi tinggi yang kompak yang dirancang sesuai dengan MIL-C-39012.Kinerja mekanik dan listrik yang luar biasaIni telah menjadi konektor koaksial RF yang paling umum digunakan karena aplikasi yang luas dalam komunikasi gelombang mikro, peralatan pengukuran gelombang mikro,dan bidang terkait lainnyaRentang konektor berkinerja tinggi yang dikembangkan oleh perusahaan kami dapat mendukung frekuensi hingga 20 GHz.
Spesifikasi:
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 18GHz | |
| Tegangan nominal | 335VRMS* | |
| Dielektrik Tegangan-resistensi | 1000VRMS* | |
| Resistensi Isolasi | ≥ 5000MΩ | |
| Resistensi Pusat | Konduktor Pusat | ≤ 3,0mΩ |
| Konduktor luar | ≤ 2,0mΩ | |
| VSWR | ≤ 1.3 | |
| Bahan dan Karakteristik Mekanis: | |||
| Konduktor Pusat | Pria/Plug | Tembaga | Dilapisi emas |
| Perempuan/Soket | Beryllium Perunggu | Dilapisi emas | |
| Kontak yang Kuat | Beryllium Perunggu | Berlapis nikel | |
| Shell/Housing | Tembaga | Dilapisi emas | |
| Shell/Housing | Baja tahan karat | Passifisasi | |
| Isolator | PTFE | ||
| Cincin penyegelan | Karet silikon | ||
| Daya tahan | 500siklus | ||
| Torsi | 0.79 ~ 1.13N.m | ||
| *Bahan lain dan lapisan akhir dapat disesuaikan | |||

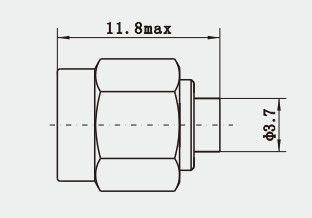

Gambar garis besar dariSMA Pria Plating Emas RF Coax Plug untuk 2# Semi-rigid/Semi-fleksibel Kabel:
Fitur produk:
1. Ukuran Kecil: Konektor SMA sangat kompak, membuatnya berguna dalam aplikasi terbatas ruang.
2Bandwidth yang luas: Konektor SMA cocok untuk berbagai frekuensi, biasanya mencakup DC hingga 18 GHz atau bahkan lebih tinggi.
3Kinerja Tinggi: Mereka menunjukkan kinerja listrik yang sangat baik, termasuk kehilangan penempatan yang rendah dan kehilangan pengembalian yang tinggi (kerugian refleksi), yang membantu menjaga integritas sinyal.
4Keandalan tinggi: Konektor SMA dirancang untuk bekerja secara andal di bawah berbagai kondisi lingkungan, termasuk getaran, perubahan suhu, dan faktor lain yang dapat mempengaruhi kinerja.
5Kekuatan mekanik: Meskipun ukurannya kecil, konektor SMA secara mekanis kuat dan tahan lama.
Aplikasi:
1. Komunikasi gelombang mikro: Dalam sistem transmisi gelombang mikro titik-ke-titik dan titik-ke-multipoint, konektor SMA digunakan untuk menghubungkan sistem antena ke peralatan penerima.
2Peralatan pengujian:Konektor SMA biasanya ditemukan pada peralatan uji dan pengukuran RF seperti analis jaringan dan generator sinyal karena mereka memastikan transmisi sinyal yang akurat pada frekuensi tinggi.
3Komunikasi satelit dan luar angkasa: Karena keandalan dan kemampuan mereka untuk menahan kondisi lingkungan,Konektor SMA sangat umum di pesawat ruang angkasa dan peralatan komunikasi stasiun darat.
4. Komponen dan Modul RF: Konektor SMA dapat digunakan untuk menghubungkan amplifier RF, konverter, mixer, dan perangkat elektronik frekuensi tinggi lainnya.
Katalog produk:
| Adaptor RF |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF TNC |
| Konektor RF tipe N |
| Rangkaian Kabel RF |
| Panduan gelombang ke adaptor koaksial |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
Catatan:
Kami dapat memasok lebih dari 1000 jenis RF Konektor, jika tidak cocok dengan permintaan Anda, silahkan hubungi kami.
