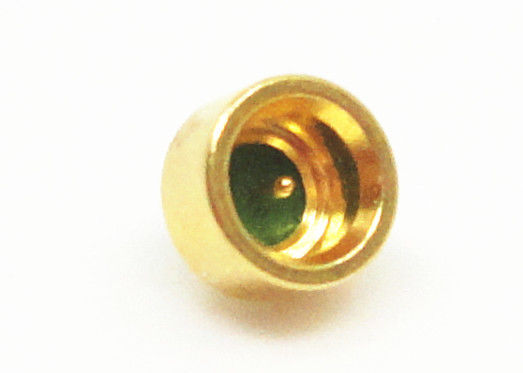

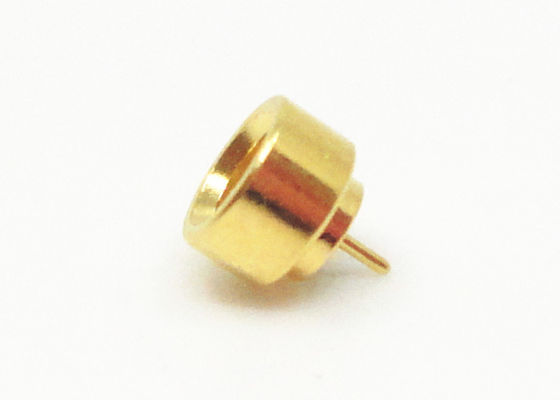

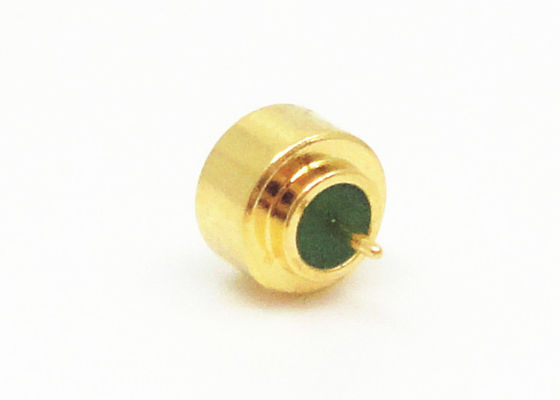

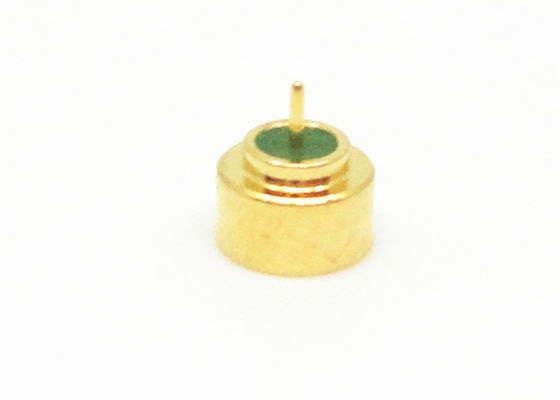

Segel Hermetik Konektor RF SMPM Male SMPP Konektor Koaksial 50Ω Impedansi dengan Microstrip Chamfer
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Kedalaman keterlibatan: | 1.4 | Jenis kelamin: | Pria |
|---|---|---|---|
| Bahan: | Kuningan, pelapisan emas | Pelapisan: | Berlapis Emas |
| Impedansi: | 50Ω | Rentang frekuensi: | DC~50GHz |
| Diameter chamfere: | φ2.2 | antarmuka: | Detensi Penuh |
| Menyoroti: | Segel Hermetik Konektor RF SMPM,Konektor Koaksial SSMP 50Ω,Konektor SMPM Microstrip Chamfer |
||
Hermetic Seal Male SMPM RF Connector Koaksial SSMP Connector 50Ω Impedansi dengan Chamfer Microstrip
SMPM adalah micro push di konektor koaksial RF, yang ditandai dengan ukuran kecil (dibandingkan dengan Mini SMP), berat ringan, lebar band kerja yang luas, dll.Hal ini berlaku untuk penggunaan kopling konektor papan ke papan dalam kasus instalasi intensif modularPlug memiliki dua bentuk antarmuka, yaitu, full pawl dan tidak ada lubang berujung.
Antarmuka SMPM adalah antarmuka mikro-miniatur dengan kisaran frekuensi DC hingga 50 GHz.Hal ini umumnya digunakan dalam modul koaksial frekuensi tinggi miniaturisasi dan ditawarkan dalam kedua push-on dan snap-on gaya kawin.
Sistem detent penuh dan sistem pergaulan lubang halus menyediakan tingkat masing-masing kekuatan keterlibatan / pemisahan.dapat digunakan sebagai interkoneksi yang sangat terlindung untuk aplikasi kecepatan data tinggi atau dalam sistem board-to-board menggunakan adaptor peluru terapungPeluru terapung ini menyediakan hubungan antara pasangan pasangan kompensasi untuk salah selaras radial dan aksial.
Spesifikasi
| Karakteristik Listrik | |||||
| Impedansi | 50Ω | ||||
| Jangkauan Frekuensi | DC ~ 50GHz | ||||
| Tegangan nominal | 170VRMS* | ||||
| Dielektrik Tegangan-resistensi | 500VRMS* | ||||
| Resistensi Isolasi | ≥ 2000MΩ | ||||
| Resistensi Pusat | Konduktor luar | ≤5mΩ | |||
| Konduktor pusat | ≤ 30mΩ | ||||
| DC ~ 18GHz | 18 ~ 26,5 GHz | 26.5 ~ 40GHz | 40 ~ 50GHz | ||
| VSWR | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | ≤ 1.5 | |
| Karakteristik Bahan & Mekanik | |||||
| Konduktor Pusat | Pria | Kovar, berlapis emas | |||
| Kontak Elastis | Beryllium perunggu berlapis emas | ||||
| Kerang dan Bagian Logam Lainnya |
Kovar Plating Emas |
||||
| Isolator | Sintering kaca | ||||
| Tingkat kebocoran produk hermetik | ≤ 1,01325×10-3Pa·cm3/s | ||||
Fitur
Fitur dan Manfaat
Ukuran bungkus kecil
Gaya pasang push-on dan snap-on untuk pemasangan cepat
Desain yang tersedia untuk konfigurasi board-to-board dan kabel-to-board
| Nomor model. | L ((mm) | Jenis antarmuka | Catatan |
| SMP ((M) - JHD | 1.3 | Penutup penuh, tertutup hermatis | Kedalaman permukaan 1,4 mm |
| SMP(M)-JHD-S | Bore halus | Kedalaman permukaan 1,4 mm | |
| SMP ((M) -JHD3 | Penutup penuh, tertutup hermatis | Kedalaman permukaan 1,4 mm | |
| SMP ((M) -JHD50 | Penutup penuh, tertutup hermatis | Kedalaman permukaan 1,4 mm | |
| SMP(M)-JHD41-S | Bore halus | Kedalaman permukaan 1,4 mm | |
| SMP(M)-JHD57-S | Bore halus | Kedalaman permukaan 1,4 mm |
Aplikasi:
Anten
Bandwidth
Tanpa kabel
Instrumen
Medis
Komputasi Kuantum
Katalog produk:
| Adaptor RF |
| Panduan gelombang ke adaptor koaksial |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
| Rangkaian Kabel RF |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF MCX/MMCX |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor RF BNC Konektor Gelombang Milimeter (2,4mm, 2,92mm) |
Catatan:
Kami memiliki lebih dari 10.000 jenisSMPM Connector,Jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
