Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor Koaksial SMA RF | Pemasangan: | Berlapis Emas |
|---|---|---|---|
| Jenis kelamin: | Pria | Impedansi: | 50Ω |
| Frekuensi: | DC~18GHz | Daya tahan: | 500 Siklus |
| Aplikasi: | Antena Microwave RG405 | Bahan: | Tembaga |
| Nama Produk: | Konektor Koaksial RF SMA | ||
| Menyoroti: | Colokan SMA Pria Berlapis Emas,Konektor SMA RF untuk Kabel RG405,Konektor SMA untuk Antena Microwave |
||
Seri SMA adalah jenis konektor RF koaksial mini, frekuensi tinggi, dikembangkan dan diproduksi sesuai dengan standar antarmuka seri 39012 olehXi'an Elite Electronic Industrial Co., Ltd. Dengan karakteristik volume kecil, bandwidth bagus, karakteristik listrik unggul. Ini adalah konektor koaksial rf yang paling banyak digunakan dalam berbagai bidang komunikasi microwave dan perangkat pengukur microwave. Konektor berkinerja tinggi yang dikembangkan oleh perusahaan kami dapat mencapai hingga 20GHz.
Keunggulan:
1. Koneksi cepat, antarmuka push-on atau standar, versi lurus, 90 derajat, serta konfigurasi bulkhead, atau panel 4 lubang
2. Kombinasi berkualitas tinggi dan cepat dengan hanya menyekrup dua konektor bersama-sama, tanpa perlu penyolderan atau pengikatan
3. Konektor listrik SMA banyak digunakan untuk microwave, antena, dan instrumentasi pengujian dll
4. Konektor RF SMA adalah konektor koaksial RF kopling ulir dengan ukuran miniatur, tahan getaran, dan rentang frekuensi lebar hingga 18 GHz

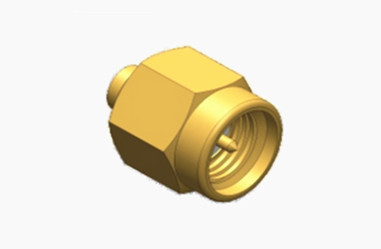

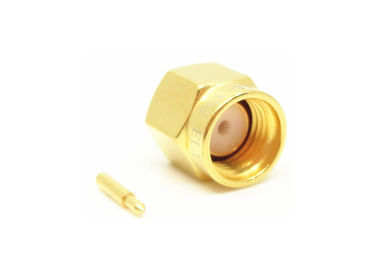

Gambar Lain dari
Colokan Pria Berlapis Emas SMA RF Konektor Tahan Lama untuk Antena Microwave RG405:
![]()
Spesifikasi:
Catatan: Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Rentang Frekuensi | DC~18GHz | |
| Tegangan Terukur | 335VRMS* | |
| Tegangan Tahan Dielektrik | 1000VRMS* | |
| Resistansi Isolasi | ≥5000MΩ | |
| Resistansi Pusat | Konduktor Tengah | ≤3.0mΩ |
| Konduktor Luar | ≤2.0mΩ | |
| VSWR | ≤1.3 | |
| Karakteristik Material dan Mekanik: | |||
| Konduktor Tengah | Pria/Colokan | Kuningan | Berlapis Emas |
| Wanita/Soket | Perunggu Berilium | Berlapis Emas | |
| Kontak Lentur | Perunggu Berilium | Berlapis Nikel | |
| Cangkang/Rumah | Kuningan | Berlapis Emas | |
| Cangkang/Rumah | Baja Tahan Karat | Pasivasi | |
| Insulator | PTFE | ||
| Cincin Segel | Karet Silikon | ||
| Daya Tahan | 500 siklus | ||
| Torsi | 0.79~1.13N.m | ||
| *Material dan lapisan finishing lain dapat disesuaikan | |||
![]()
Katalog Produk:
| Rakitan Kabel RF |
| Adaptor Gelombang Pandu ke Koaksial |
| Segel Hermetik Kaca-ke-logam |
| Konektor Seri J30J |
| Sendi Putar Microwave |
| Adaptor RF |
| Konektor RF SMA/SSMA |
| Konektor RF SMP/SSMP |
| Konektor RF TNC |
| Konektor RF Tipe N |
| Konektor RF MCX/MMCX |
| Konektor RF BNC |
| Konektor Gelombang Milimeter (2.4mm, 2.92mm) |
Aplikasi:
1. Peralatan Uji dan Pengukuran:
Dalam peralatan uji dan pengukuran elektronik, konektor SMA digunakan untuk menghubungkan generator sinyal, penganalisis spektrum, dan instrumen pengukuran lainnya. Karakteristik presisi tinggi dan kehilangan rendah menjadikannya ideal untuk peralatan uji.
2. Otomatisasi Industri:
Dalam sistem kontrol otomatisasi industri, konektor SMA digunakan untuk menghubungkan berbagai sensor dan pengontrol untuk memastikan transmisi data yang akurat dan real-time.
3. Penelitian Ilmiah:
Dalam penelitian ilmiah, terutama dalam eksperimen fisika dan peralatan observasi astronomi, konektor SMA digunakan untuk menghubungkan sumber sinyal frekuensi tinggi dan peralatan penerima untuk memberikan transmisi sinyal fidelitas tinggi.
CATATAN:
Kami memiliki lebih dari 10.000 jenis Konektor, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detail Anda.
