Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Steker SMA RA | Pemasangan: | Kuningan & Baja Tahan Karat |
|---|---|---|---|
| Impedansi: | 50Ω | Sertifikat: | ISO-9001-2015 (dalam bahasa Inggris) |
| Daya tahan: | 500 Siklus | Tubuh: | Sudut kanan |
| Jenis: | Konektor Kabel | Jenis kabel: | 3#Semi kaku/Semi fleksibel |
| Menyoroti: | 7 konektor 16 rf din,konektor coax din |
||
SMA Male Right Angle RF Connector untuk 3# Kabel Semi-rigid/Semi-fleksibel
Konektor koaksial SMA RF adalah konektor yang sangat kompak dan mampu frekuensi tinggi yang mematuhi standar MIL-C-39012.yang mencakup faktor bentuk kecil, kemampuan bandwidth yang luas, kinerja mekanik dan listrik yang luar biasa, dan tingkat keandalan yang tinggi.Karena penggunaannya yang luas di bidang seperti komunikasi gelombang mikro dan peralatan pengukuran gelombang mikroPerusahaan kami telah mengembangkan garis konektor kinerja tinggi ini mampu beroperasi pada frekuensi hingga 20GHz.
Spesifikasi:
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 18GHz | |
| Tegangan nominal | 335VRMS* | |
| Dielektrik Tegangan-resistensi | 1000VRMS* | |
| Resistensi Isolasi | ≥ 5000MΩ | |
| Resistensi Pusat | Konduktor Pusat | ≤ 3,0mΩ |
| Konduktor luar | ≤ 2,0mΩ | |
| VSWR | ≤ 1.3 | |
| Bahan dan Karakteristik Mekanis: | |||
| Konduktor Pusat | Pria/Plug | Tembaga | Dilapisi emas |
| Perempuan/Soket | Beryllium Perunggu | Dilapisi emas | |
| Kontak yang Kuat | Beryllium Perunggu | Berlapis nikel | |
| Shell/Housing | Tembaga | Dilapisi emas | |
| Shell/Housing | Baja tahan karat | Passifisasi | |
| Isolator | PTFE | ||
| Cincin penyegelan | Karet silikon | ||
| Daya tahan | 500siklus | ||
| Torsi | 0.79 ~ 1.13N.m | ||
| *Bahan lain dan lapisan akhir dapat disesuaikan | |||

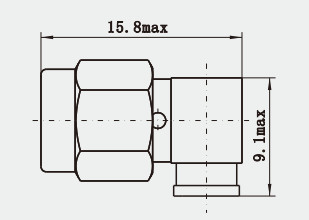

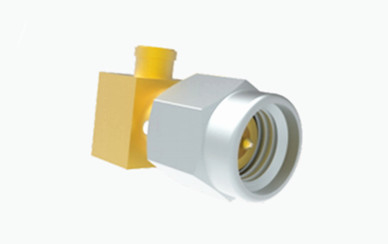

Gambar rinci dariSMA Male Right Angle RF Connector untuk 3# Kabel Semi-rigid/Semi-fleksibel
Fitur produk:
1Mekanisme Penyambungan/Pembatasan: Konektor SMA biasanya menggunakan mekanisme kopling berujung,yang memberikan koneksi yang sangat andal tetapi juga berarti mereka tidak cepat-menyambung/membongkar jenis konektor.
2Aplikasi: Banyak digunakan dalam komunikasi gelombang mikro, sistem radar, peralatan pengujian, komunikasi satelit, instrumen pengukuran presisi, dan bidang lainnya.
3Bahan: Biasanya terbuat dari baja tahan karat atau logam tahan korosi lainnya untuk memastikan daya tahan dan kinerja jangka panjang.
4Jenis Jenis: Konektor SMA hadir dalam jenis laki-laki (reseptor) dan perempuan (plug), yang perlu dipasangkan untuk membangun koneksi.
Aplikasi:
1Percobaan dan Penelitian: Dalam penelitian ilmiah dan pengembangan prototipe, konektor SMA sering dipilih untuk membangun sirkuit RF dan pengaturan eksperimental pada frekuensi gelombang mikro.
2. Komunikasi nirkabel: Di stasiun dasar seluler, jaringan nirkabel, dan sistem komunikasi nirkabel lainnya, konektor SMA digunakan untuk berbagai kebutuhan koneksi RF.
3Instrumen presisi: Dalam aplikasi yang membutuhkan akurasi dan stabilitas yang tinggi, seperti pengukuran dan skenario pengujian tertentu,Konektor SMA adalah pilihan yang disukai untuk menghubungkan kabel koaksial.
4Peralatan Diagnostik Medis: Beberapa perangkat medis yang menggunakan frekuensi gelombang mikro untuk pencitraan atau terapi juga dapat menggunakan konektor SMA.
Catatan:
Kami memiliki lebih dari 10.000 jenisKonektor SMP, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
