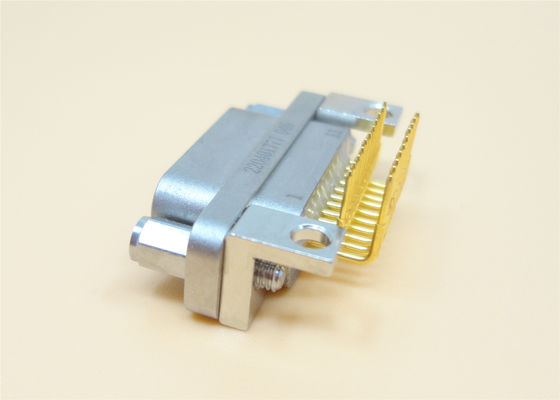

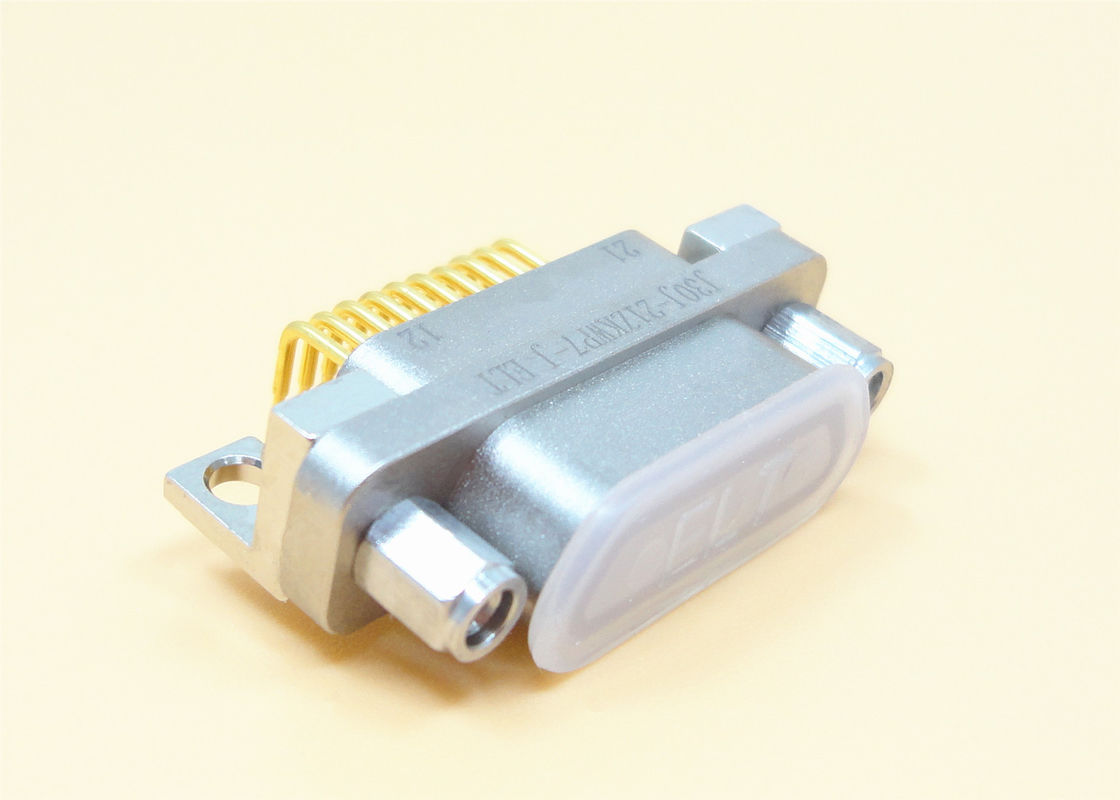

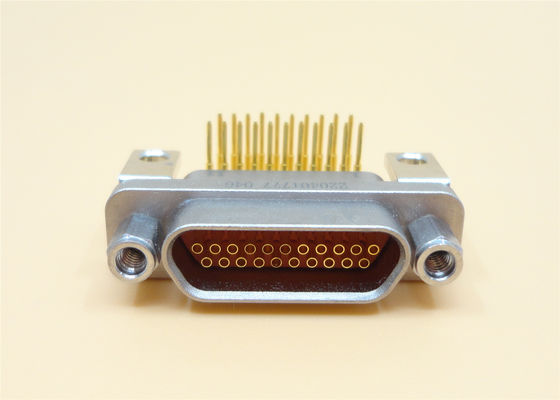

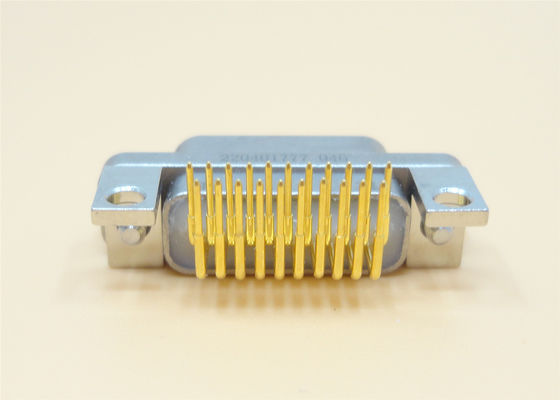

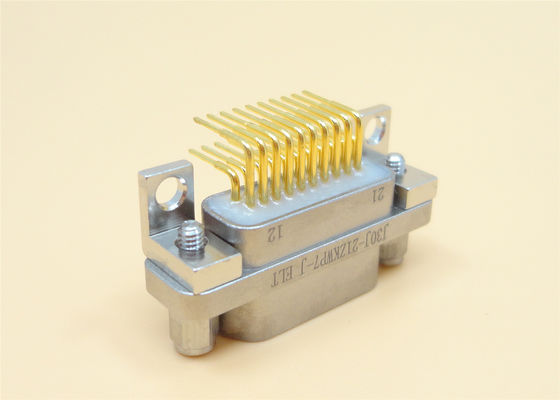

Sudut Kanan J30J Seri Konektor Micro-D / D-Subminature 21 Pin
|
Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detil Deskripsi produk
| Keluar shell: | Paduan Aluminium | Pin Kontak: | 21 |
|---|---|---|---|
| Bahan: | Logam | Jarak kontak: | 1,27mm |
| Daerah bagian: | 0,1-0,15mm² | Standar: | MIL-DTL-83513 |
| Jenis kontak: | pin putar mikro, pelapisan emas | Nama Produk: | J30J,Mirco-D, D-sub, MDM |
| Jenis: | Sudut kanan | sertifikasi: | ROHS ISO-9001-2015 |
| Menyoroti: | Konektor Seri Micro-D J30J,Konektor MDM 21 Pin,Konektor MDM Subminature D |
||
Right Angle Micro-D Rectangular J30J 21 Pin MDM Connector untuk PCB
Produk Micro-d persegi panjang j30j setara dengan produk seri MDM Amerika.Konektor j30j ini cocok untuk area rantai silang inti kawat 0.1-0.15mm persegi. kinerja produk ini sesuai dengan gjb2446a (spesifikasi umum untuk konektor listrik persegi panjang dengan micro polarized rumah), yang setara dengan mil-dtl-83513,dan dibagi menjadi biasa (perumahan) dan ditingkatkan (perumahan)Ini memiliki karakteristik ruang instalasi kecil, berat ringan, koneksi yang dapat diandalkan, perisai elektromagnetik yang baik dan ketahanan seismik,dan banyak digunakan dalam peralatan elektronik dan instrumen dengan kebutuhan ruang kecil.
Konektor umum meliputi 6 sub-seri: konektor kontak crimping, konektor kontak las, konektor PCB n-in-line, konektor PCB n-j in-line,PCB w konektor sudut lurus dan PCB W-J konektor sudut lurus.
| Pengaturan Kontak (Pemandangan wajah penempatan Pin) |
Spesifikasi:
| Peringkat Saat Ini | 3A |
| Nomor tegangan | 300V |
| Resistensi Isolasi | ≥ 5000 MΩ |
| Daya tahan | 500 siklus |
| Dielektrik Tahan Tegangan | 800 |
| Suhu Lingkungan | -55°C ~ + 125°C |
| Kelembaban Relatif | hingga 95% pada +40°C |
| Getaran | 10Hz ~ 2000Hz 196m/S2 |
| RMS percepatan total | 23.1G |
| Dampak | 735m/S2 |
| Dimensi LuarMenggambar |
| Nomor model. | A | B |
| J30J-9ZKW-J | 19.6 | 14.35 |
| J30J-15ZKW-J | 23.5 | 18.2 |
| J30J-21ZKW-J | 27.4 | 22 |
| J30J-35ZKW-J | 29.8 | 24.5 |
| J30J-31ZKW-J | 33.6 | 28.3 |
| J30J-37ZKW-J | 37.4 | 32.2 |
Fitur:
* Standar: setara mil-dtl-83513
*9, 15, 21, 25, 31, 37 produk seri nuklir
* Mode terminasi PCB adalah kontak sudut lurus, dan kisi adalah 1,27 × 2,54 (baris × Garis)
* Jarum torsi
* Luas penampang kabel yang berlaku adalah 0,1 ~ 0,15 mm2
*Lambang penampang kabel adalah 0,07 mm2
* 1, 2, 3, 4 opsi mentah
* Koneksi dengan kepadatan tinggi
*Model sudut lurus dan kanan tersedia
* Rintangan kontak rendah, kapasitas arus tinggi dan kekuatan dielektrik tinggi.
* Konektor dan kabel yang dirancang khusus.
*Pilihan model sudut lurus dan kanan
* Menghemat ruang dan berat badan.
Jenis:
- Seri J30J
- J30JM (Hermetic) seri
- Seri J30 (plastik)
- Seri J50J
- Seri J55A
- Seri J55AM (Hermetic)
- Seri J56J
- Seri J30J
- J30JM (Hermetic) seri
- Seri J30 (plastik)
- Seri J50J
- Seri J55A
- Seri J55AM (Hermetic)
- Seri J56J
Aplikasi:
- Avionics, radar
- Rudal dan sistem panduan
- Peralatan di atas kapal
- Sistem telekomunikasi
- Avionics, radar
- Rudal dan sistem panduan
- Peralatan di atas kapal
- Sistem telekomunikasi
- Pusat penelitian
-Militer
- GPS
- UAV
- C.Komunikasi
-Satcom
- Sistem navigasi- Pusat penelitian
- Aplikasi medis
- Surface Mount (SMT) Papan ke Kabel
