Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | Konektor RF SMA | Pemasangan: | Emas |
|---|---|---|---|
| VSWR: | ≤1.3 | Tipe pemasangan: | Gunung Flange |
| Tegangan Kerja: | 335V r.m.s di Permukaan Laut | Rentang frekuensi: | DC ke 18GHz |
| Tubuh: | Tembaga | Jenis kelamin: | Jack / Perempuan |
| Menyoroti: | Konektor SMA RF kuningan,Konektor SMA RF wanita,Flang Mount SMA RF Connector |
||
Konektor koaksial SMA RF adalah konektor koaksial frekuensi tinggi yang kompak yang dirancang sesuai dengan MIL-C-39012.Kinerja mekanik dan listrik yang luar biasa, dan keandalan tinggi. Dengan demikian, ia telah menjadi konektor koaksial RF yang paling banyak digunakan.di antara bidang lainSeri konektor kinerja tinggi yang dirancang oleh perusahaan kami mampu beroperasi pada frekuensi hingga 20GHz.
Spesifikasi Konektor SMA Rf:
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Antarmuka sesuai dengan | IEC60169-15 |
| Impedansi | 50Ω |
| Rentang Frekuensi | DC sampai 18GHz |
| Kerugian Penempatan | ≤ 0,30dB |
| VSWR | ≤1,2 ((DC-6GHz) |
| Resistensi Isolasi | ≥ 5000MΩ |
| Resistensi Pusat Kontak | ≤3mΩ |
| Resistensi kontak eksternal | ≤2mΩ |
| Siklus Perkawinan | ≥ 500 |
| Kisaran suhu | -65-+165°C |

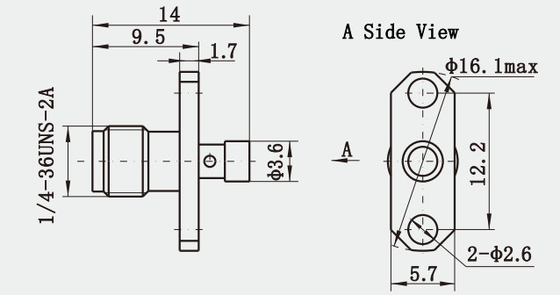

RancanganKonektor RF Female Flange Mount dari Kuningan SMA untuk Kabel CXN3506/MF108A:
Bahan & Karakteristik Mekanis:
| Karakteristik Bahan & Mekanik | ||
| Konduktor Pusat | Pria | Kuningan dilapisi emas |
| Perempuan | Sn-P Perunggu dilapisi emas | |
| Kontak Elastis | Beryllium perunggu Nikel dilapisi | |
| Kerang dan Bagian Logam Lainnya | Tembaga Nikel dilapisi | |
| Passifikasi Karat | ||
| Sleeve Crimping | Tembaga Nikel dilapisi | |
| Torsi pengetatan koneksi | 0.79-1.13N.m | |
| Daya tahan | 500 siklus | |
| Cincin penyegelan | Karet silikon | |
| Isolator | PTFE | |
Fitur Utama:
1. Ukuran Kecil: Seperti namanya, "SubMiniature" menunjukkan bahwa konektor SMA lebih kecil daripada banyak jenis konektor koaksial lainnya,membuatnya cocok untuk aplikasi di mana ruang adalah pada premium.
2Kemampuan Frekuensi Tinggi: Konektor SMA dirancang untuk menangani frekuensi tinggi, biasanya hingga 18 GHz, meskipun beberapa versi dapat mencapai 26,5 GHz,membuatnya cocok untuk aplikasi microwave.
3. Bandwidth luas: Bersama dengan kemampuan frekuensi tinggi, konektor SMA dapat mentransmisikan sinyal melalui rentang frekuensi yang luas tanpa degradasi signifikan dalam kinerja.
Aplikasi:
1Berbagai aplikasi: Karena ukurannya, bandwidth, dan keandalan, konektor SMA digunakan dalam berbagai aplikasi termasuk telekomunikasi, peralatan uji, sistem militer,dan instrumen ilmiah.
2. Standarisasi Antarmuka: Mengikuti standar MIL-C-39012,Konektor SMA memiliki antarmuka yang konsisten yang memastikan kompatibilitas dengan komponen dan perangkat lain yang mematuhi spesifikasi yang sama.
3. Variasi dan Adaptasi: Ada beberapa variasi konektor SMA yang tersedia, termasuk opsi terminasi yang berbeda (seperti SMA-J), adaptor sudut lurus, dan model profil rendah,memberikan fleksibilitas untuk berbagai kebutuhan desain.
Katalog produk:
| Adaptor RF |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor RF MCX/MMCX |
| Konektor RF BNCKonektor Gelombang Millimeter (2,4mm, 2,92mm) |
| Rangkaian Kabel RF |
| Panduan gelombang ke adaptor koaksial |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
Produk terkait:
1) Konektor RF SMA Wanita yang tertutup secara hermetis
| Nomor model. | Catatan |
| SMA ((M) -KFD | Hermetik |
2) Wanita Bulkheaf Sudut kanan Solder Mount SMA Konektor
| Nomor model. | L | Catatan |
| SMA-KYWHD | 14.8 | |
| SMA-KYWHD1 | 13.5 |
Aku tidak tahu.Catatan:
Kami memiliki lebih dari 10.000 jenisKonektor SMA, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan memberikan rincian Anda.
