Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Rentang frekuensi: | DC~30GHz | Impedansi: | 50Ω |
|---|---|---|---|
| Daya tahan: | 500 Siklus | Bahan: | Baja tahan karat |
| Aplikasi: | Audio/Vedio/Microwave | VSWR: | ≤1.3 |
| Ketahanan Isolasi: | ≥2000MΩ | Media isolasi: | PTFE |
| Menyoroti: | MF108A Kabel RF Plug,SSMA Pria stainless steel RF Plug |
||
Konektor koaksial RF seri SSMA adalah versi miniatur konektor SMA, yang ditandai dengan ukuran kompak, bandwidth frekuensi yang luas, dan keandalan yang tinggi.Mereka banyak digunakan di berbagai sektor seperti penerbangan, aerospace, dan komunikasi microwave.
Fitur:
1. Ukuran Miniatur: Konektor SSMA lebih kecil daripada rekan SMA mereka, membuatnya cocok untuk aplikasi di mana ruang adalah di premium.
2Bandwidth Frekuensi Luas: Konektor SSMA dirancang untuk beroperasi di berbagai frekuensi, biasanya mendukung hingga 18 GHz atau bahkan lebih tinggi.
3Keandalan tinggi: Konektor ini dirancang untuk mempertahankan koneksi yang stabil di lingkungan yang menuntut, termasuk suhu tinggi dan getaran.
4Kerugian Refleksi Rendah: Desain konektor SSMA membantu meminimalkan refleksi sinyal, mengurangi kerugian dan memberikan kinerja yang lebih baik.
Spesifikasi Konektor RF SSMA:
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Elektronik dan Material | ||
| Impedansi | 50Ω | |
| Jangkauan Frekuensi | DC ~ 30GHz | |
| Tegangan nominal | 250 VRMS (tingkat laut maksimum) | |
| Dielektrik Tegangan-resistensi | 750 VRMS (Level Laut Maksimum) | |
| VSWR | ≤ 1.3 | |
| Resistensi Isolasi | ≥ 2000MΩ | |
| Konduktor pusat | Pria | BRas berlapis emas |
| Perempuan | Beryllium tembaga berlapis emas | |
| Kerang dan bagian logam lainnya | BRas berlapis emas | |
| Baja tahan karat yang pasif | ||
| Cable sheath | Perunggu berlapis nikel | |
| Isolator | PTFE | |
| Cincin segel | Karet silikon | |
| Torsi pergaulan | 0.5 -0.7N.m | |
Aplikasi:
1. Komunikasi nirkabel: Dalam tautan gelombang mikro, komunikasi titik ke titik, dan sistem antena stasiun dasar seluler, konektor SSMA digunakan untuk menghubungkan komponen RF (frekuensi radio).
2. Aerospace dan Aeronautics:Konektor SSMA digunakan dalam berbagai sistem komunikasi dan navigasi dalam industri kedirgantaraan karena keandalan dan kemampuan mereka yang tinggi untuk menahan kondisi ekstrem.
3Peralatan Uji: Dalam peralatan uji dan pengukuran RF, konektor SSMA dapat digunakan untuk menghubungkan instrumen uji dengan peralatan yang sedang diuji (EUT) atau komponen RF lainnya.
Katalog produk:
| Adaptor RF |
| Konektor SMA RF |
| SSMP RF Connector |
| Konektor RF TNC |
| Konektor RF tipe N |
| Konektor RF MCX/MMCX |
| Konektor Gelombang Milimeter ((2.4mm, 2.92mm) |
| Rangkaian Kabel RF |
| Panduan gelombang ke adaptor koaksial |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |

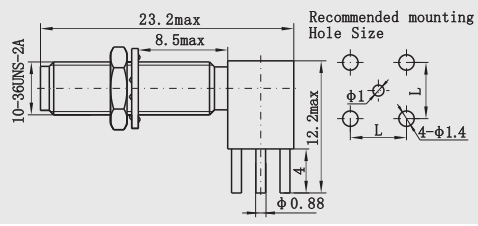

Dimensi antarmuka:
Produk terkait
1.SMA mini Microstrip seri 2 lubang Flanges Konektor
2.Konektor RF SMA Wanita untuk kabel RG178
2.Mini SMA PCB Panel Mount 4 Holes Flange Konektor
Catatan:
Kami memiliki lebih dari 10.000 jenisKonektor SMA, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan memberikan rincian Anda.
