Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

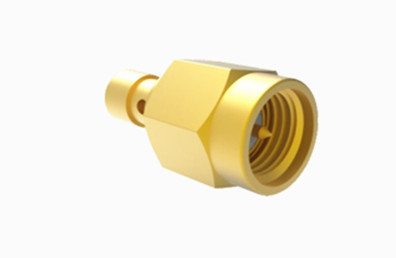

| Artikel: | Konektor RF SMA | Pemasangan: | Berlapis Emas |
|---|---|---|---|
| Jenis Kelamin Konektor: | Pria | Impedansi: | 50Ω |
| Frekuensi: | DC~18GHz | Waktu hidup: | 500 Siklus |
| Tubuh: | Tembaga | VSWR: | ≤1.3 |
| Cahaya Tinggi: | Konektor RF SMA pria,Konektor SMA RF kuningan,Konektor SMA RF berlapis emas |
||
Konektor koaksial SMA RF adalah konektor koaksial frekuensi tinggi yang kompak yang dirancang sesuai dengan MIL-C-39012.rentang frekuensi yang luas, karakteristik mekanik dan listrik yang luar biasa, dan keandalan yang tinggi.Ini melihat penggunaan yang luas di berbagai domain seperti komunikasi gelombang mikro dan peralatan pengukuran gelombang mikroKonektor kinerja superior dari perusahaan kami dalam seri ini dirancang untuk mendukung frekuensi hingga 20GHz.
Spesifikasi:
Catatan:Data spesifik model didasarkan pada data dalam lembar spesifikasi produk.
| Karakteristik Listrik | ||
| Impedansi | 50 Ohm | |
| Jangkauan Frekuensi | DC ~ 28GHz | |
| Tegangan nominal | 250 VRMS (tingkat laut maksimum) | |
| Dielektrik Tegangan-resistensi | 675 VRMS (Level Laut Maksimum) | |
| Resistensi Isolasi | ≥ 5000 MOhm | |
| Resistensi kontak | Konduktor luar | ≤3mOhm |
| Konduktor pusat | ≤6 mOhm | |
| VSMR | ≤ 1.25 | |
| Kerugian Penempatan | ≤ 0,30dB | |
Karakterisasi:
1Standarisasi dan Kompatibilitas: Konektor SMA mengikuti ukuran standar dan spesifikasi listrik, memastikan kompatibilitas dengan berbagai komponen dan perangkat RF.
2. Ketahanan Lingkungan: Beberapa versi konektor SMA dirancang untuk menahan kondisi lingkungan yang keras, tahan air, tahan debu, atau tahan korosi.
3Berbagai aplikasi: Karena fitur kinerja mereka, konektor SMA banyak digunakan dalam komunikasi nirkabel, sektor pengujian dan pengukuran.
Aplikasi:
Konektor SMA adalah konektor koaksial yang banyak digunakan di industri RF dan gelombang mikro, yang dikenal karena desain kompak, rentang frekuensi yang luas, kinerja mekanik dan listrik yang sangat baik,dan keandalan tinggiKarakteristik ini membuat konektor SMA dapat diterapkan di berbagai domain.
Produk lainnya:
1.SMA konektor pemasangan flange 90 derajat
| Nomor model. | L | L1 | D | Catatan |
| SMA-KWFD101 | 3 | 3 | 1.3 | |
| SMA-KWFD101G | 3 | 3 | 1.3 | Rumah SS |
| SMA-KWFD115 | 4 | 2 | 0.6 | |
| SMA-KWFD131 | 15 | 3 | 1.3 | |
| SMA-KWFD147 | 4 | 4 | 1.3 | |
| SMA-KWFD169 | 3 | 0.6 | 0.4 | |
| SMA-KWFD234 | 3 | 3 | 1 |
2.50 Ohm Kuningan Wanita Jack Flange Mount SMA RF Konektor
| Nomor model. | L | L1 | L2 | D | D1 | D2 | Catatan |
| SMA-KFD217A | 4 | 7 | 6 | 1.3 | 4.1 | 2.2 | |
| SMA-KFD746 | 0 | 1.1 | 5.7 | 1.3 | 0 | 2.6 | |
| SMA-KFD1197 | 4 | 4.5 | 5.7 | 1 | 4.1 | 2.6 | |
| SMA-KFD1304 | 0 | 1 | 5.7 | 0.8 | 0 | 2.2 | |
| SMA-KFD1401 | 3.3 | 5 | 5.7 | 1.3 | 4.1 | 2.6 |
Katalog produk:
| Adaptor RF |
| Panduan gelombang ke adaptor koaksial |
| Segel Hermetik Kaca-Metal |
| Konektor Seri J30J |
| Sambung-sambung putar gelombang mikro |
| Rangkaian Kabel RF |
| Konektor RF SMA/SSMA |
| SMP/SSMP RF Connector |
| Konektor Gelombang Milimeter ((2.4mm, 2.92mm) |
Catatan:
Kami memiliki lebih dari 10.000 jenisKonektor SMA, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan memberikan rincian Anda.
