Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama produk: | konektor RF | Pelapisan: | Berlapis Emas |
|---|---|---|---|
| Impedansi: | 50Ω | sertifikat: | CE ROHS |
| Dielektrik: | PTFE | Jenis: | konektor RF |
| Gaya: | lurus | Bahan: | Tembaga |
| Menyoroti: | Konektor RF Wanita Tertutup Secara Hermetis,Konektor RF Wanita SMA,Sekat wanita sma yang tertutup rapat |
||

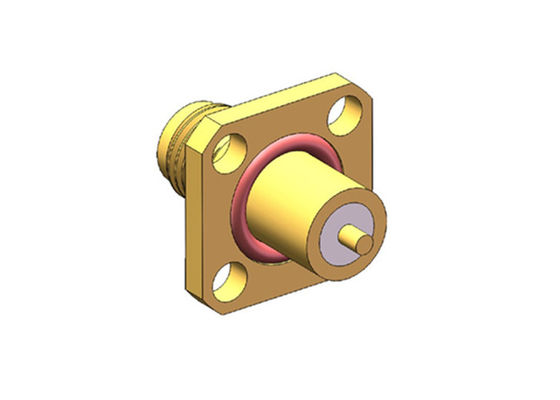

Konektor RF Wanita Tipe SMA Hermetically Sealed dengan Microstrip untuk Antenna Automotive
SMA adalah jenis konektor koaksial RF yang banyak diterapkan, dengan kopling benang berukuran kecil. impedansi karakteristik adalah 50 Ohm. Karakteristik konektor adalah dalam rentang frekuensi yang luas,kinerja yang sangat baikMereka digunakan dalam sambungan kabel RF atau jalur microstrip dalam sirkuit RF dari sistem WLAN, program yang dikendalikan, peralatan microwave dan sistem komunikasi digital.Frekuensi dapat mencapai 18GHz dengan menggunakan kabel semi-rigid atau semi-flex.
SpesifikasidariKonektor RF Wanita Tipe SMA Hermetically Sealed dengan Microstrip untuk Antenna Automotive(mm)
| Antarmuka sesuai dengan | IEC60169-15 |
| Impedansi | 50Ω |
| Rentang Frekuensi | DC sampai 18GHz |
| Kerugian Penempatan | ≤ 0,30dB |
| VSWR | ≤1,2 ((DC-6GHz) |
| Resistensi Isolasi | ≥ 5000MΩ |
| Resistensi Pusat Kontak | ≤3mΩ |
| Resistensi kontak eksternal | ≤2mΩ |
| Siklus Perkawinan | ≥ 500 |
| Kisaran suhu | -65-+165°C |
|
Isolasi Dielektrik |
PTFE |
Gambar rinci dariKonektor RF Wanita Tipe SMA Hermetically Sealed dengan Microstrip untuk Antenna Automotive(mm)
| Nomor Model | L | L1 | L2 | D | D1 | D2 | Deskripsi |
| SMA ((M) -KFD14 | 6 | 1.8 | 15 ((+0).15-0.05) | 0.6 | 6 | 2.6 | Konektor rf flange SMA wanita berlubang 2 yang tertutup secara hermetis |
| SMA ((M) -KFD15 | 8 | 3 | 17.5 ((+0).10-0.05) | 0.7 | 5 | 2.6 | |
| SMA-KFD19 | 4 | 2 | 13.5 ((+0).15-0.05) | 1.3 | 6 | 2.6 | SMA konektor rf flange wanita 2 lubang |
Ada juga konektor SMA RF lainnya ((mm):
1.
| Nomor Model | L | L1 | Deskripsi |
| SMA-KFD553 | 1.5 | 4 | SMA Female 4 lubang Flance mount RF konektor |
| SMA-KFD666 | 5.4 | 6.9 | |
| SMA-KFD850 | 6 | 8.5 |
2.
| Nomor Model | L | L1 | D | D1 | D2 | Deskripsi |
| SMA-KFD1308 | 11.7 | 13.7 | 2.6 | 1.3 | 4.1 | SMA konektor RF flange 4 lubang wanita |
| SMA-KFD1318 | 7 | 17 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1367 | 5 | 11 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1393 | 8.4 | 9.4 | 2.6 | 1.3 | 4.1 | |
| SMA ((S) -KFD1414 | 23.9 | 27 | 2.6 | 1.3 | 4.1 | Waterproof SMA wanita 4 lubang flange mount RF konektor |
3.
| Nomor Model | L | L1 | D | D1 | Deskripsi |
| SMA-KFD90 | 3.2 | 2.5 |
0.65 flat
|
6 | SMA konektor RF flange 4 lubang wanita |
| SMA-KFD126 | 4 | 2.5 |
0.65 flat
|
6 | |
| SMA-KFD129 | 4 | 2 |
0.65 flat
|
6 | |
| SMA-KFD870 | 3 | 5 |
0.65 flat
|
6 |
AplikasidariKonektor RF Wanita Tipe SMA Hermetically Sealed dengan Microstrip untuk Antenna Automotive(mm)
- Wireless
- Antena
- Bandwidth
- Instrumen
- Phased array antena
- Interkoneksi board-to-board
Catatan:
Kami memiliki lebih dari 10.000 jenisSMA RF Connector/Adapter,Jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai AndaMereka.
