Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | Konektor SSMP | Jenis kelamin: | Perempuan |
|---|---|---|---|
| Bahan: | kuningan | pelapisan: | Berlapis Emas/Berlapis Nikel |
| Impedansi: | 50Ω | Rentang frekuensi: | DC~50GHz |
| Tegangan Terukur: | 170VRMS* | Resistansi isolasi: | 2000MΩ |
| Cahaya Tinggi: | Konektor RF SMPM Kabel,Konektor RA SMPM Mini,Konektor RF SMPM Wanita |
||
Konektor SSMP 50 Impedansi, konfigurasi blind mate.Seri SMP merupakan salah satu konektor subminiatur yang ukurannya lebih kecil dari SMP.Rentang frekuensi hingga 50 GHz.Ini biasanya digunakan dalam modul koaksial frekuensi tinggi mini dan ditawarkan dalam gaya kawin push-on dan snap-on.Ini tersedia dalam gaya lubang halus, penahan terbatas dan penahan penuh.Mereka termasuk perempuan, laki-laki, sudut kanan, konektor lurus.
| Karakteristik listrik | |||||
| Impedansi | 50Ω | ||||
| Rentang frekuensi | DC~50GHz | ||||
| Tegangan Terukur | 170VRMS* | ||||
| Resistansi Tegangan Dielektrik | 500VRMS* | ||||
| Resistansi Isolasi | 2000MΩ | ||||
| Perlawanan Pusat | Konduktor luar | Normal≤3.5mΩ, Penyegelan≤5mΩ | |||
| Konduktor tengah | Normal≤8mΩ, Penyegelan≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26,5~40GHz | 40~50GHz | ||
| VSWR | 1,25 | 1.3 | 1.4 | 1,5 | |
| Karakteristik Material & Mekanik | |||||
| Konduktor Pusat | Pria | Sn-P Perunggu/Kovar, berlapis emas | |||
| Perempuan | Perunggu berilium, berlapis emas | ||||
| Kontak elastis | Berilium perunggu berlapis Emas | ||||
| Shell dan Bagian Logam lainnya |
Kuningan/Kovar berlapis Emas Pasif stainless steel |
||||
| isolator | Sintering kaca / PTFE / PEI | ||||
| Tingkat Kebocoran Produk Hermetik | 1.01325×10-3Pa·cm3/dtk | ||||
KONEKTOR Pria MEMILIKI LUBANG HALUS (SB) UNTUK MUDAH KONEKSI DAN PEMUTUSAN, LIMITED STOP (LD) MEMBERIKAN TINGKAT UPAYA PENYIMPANAN DAN PENARIKAN, DAN FULL STOP (FD) membutuhkan upaya penyisipan DAN PENARIKAN YANG BESAR.Dalam aplikasi pemasangan buta, satu konektor pelindung biasanya ditetapkan sebagai antarmuka snap-back dan yang lainnya sebagai antarmuka lengan geser.Ini memastikan bahwa adaptor peluru tetap berlabuh di konektor pelindung yang sama saat sambungan terputus.Antarmuka full stop (FD) dan limited stop (LD) masing-masing memiliki gaya coupling dan decoupling yang berbeda.LD biasanya dipilih sebagai antarmuka snap untuk pemasangan PCB atau aplikasi pencocokan buta, sedangkan FD terutama digunakan untuk koneksi kabel yang membutuhkan retensi tinggi.Dua antarmuka geser, Smooth Bore (SB) dan Catcher's Mitt (CM), memungkinkan untuk mengurangi koneksi dibandingkan dengan antarmuka snap-on.Antarmuka push-in menciptakan sambungan geser yang secara fisik tidak sejajar dengan bidang referensi, memungkinkan misalignment aksial dan radial.SB dan CM memiliki gaya ikatan/pelepasan yang sama.Namun, CM biasanya ditentukan sebagai konfigurasi perisai dalam aplikasi blind fit karena talang pengenalannya yang lebar membantu menangkap peluru dan mengarahkannya ke tempatnya.

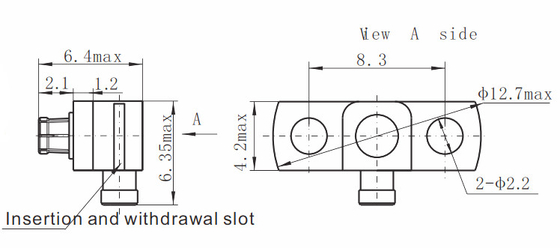

Gambar Detil
Aplikasi:
* Jaringan
* Satcom
* Komputer/LAN
* Stasiun Pangkalan
* Fasilitas luar ruangan
* Otomotif
* Lompat baris bergabung
* Fasilitas dasar
* Radar, microwave
* Telekomunikasi
* Komunikasi mobile
* Peralatan
* Radio, sistem antena TV
Katalog Produk:
| Adaptor RF |
| Waveguide Ke Adaptor Koaksial |
| Segel Hermetik Kaca-ke-logam |
| Konektor Seri J30J |
| Sendi Putar Microwave |
| Rakitan Kabel RF |
| Konektor RF SMA/SSMA |
| Konektor RF SMP/SSMP |
| Konektor RF MCX/MMCX |
| Konektor RF TNC |
| Konektor RF Tipe N |
| Konektor RF BNCKonektor Gelombang Milimeter(2.4mm, 2.92mm) |
Rincian kemasan:
* Karton Ekspor Standar
* Sesuai dengan kebutuhan pelanggan
CATATAN:
Kami memiliki lebih dari 10.000 jenisKonektor SMPM,jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detail Andals.
