Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | J30J Miniatur Rectangular | Jenis Kontak: | micro twist pin, pelapisan emas |
|---|---|---|---|
| Jenis pemutusan: | soder / kawat las | Hubungi Spacing: | 1.27mm |
| Bahan: | Paduan aluminium | Bagian area: | 0,1-0,15mm² |
| Aplikasi: | Microwave | ||
| Cahaya Tinggi: | konektor j30j persegi panjang,konektor d mikro |
||

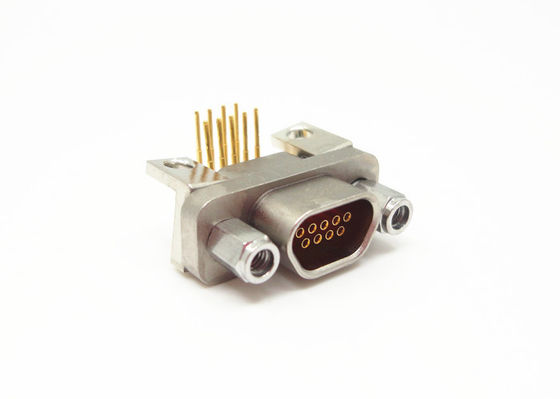

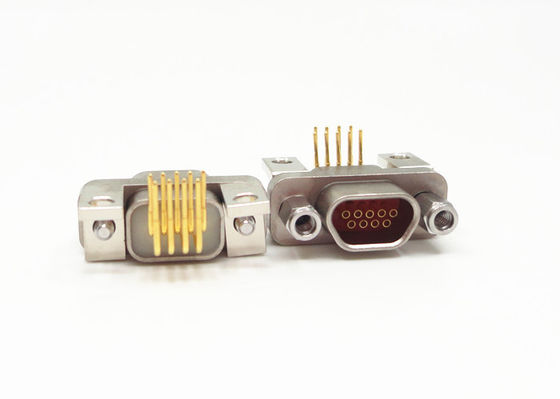

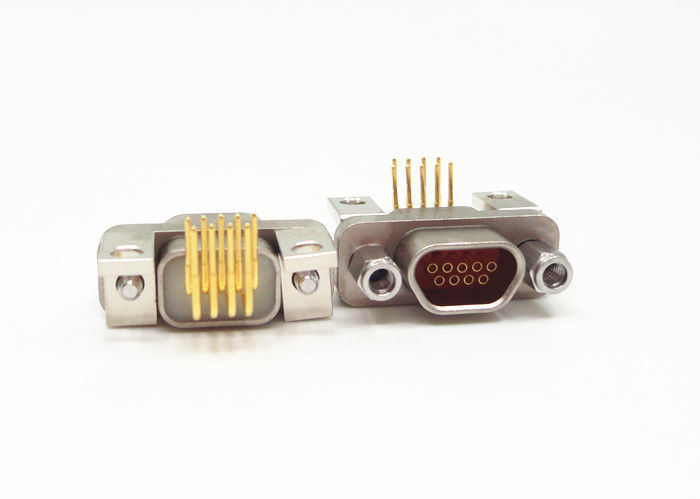

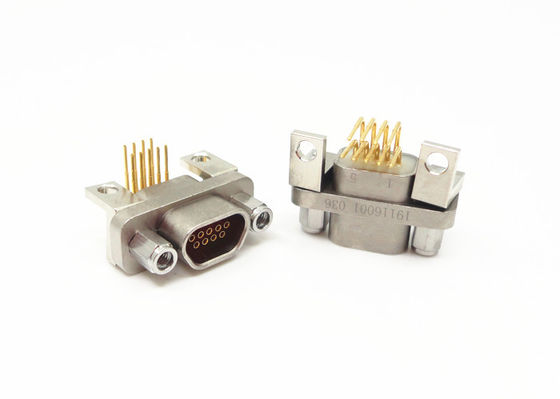

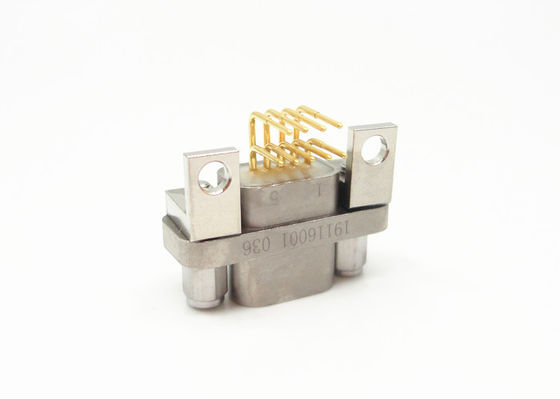

Seri J30J Sudut Kanan 9pin Wadah Konektor Mikro-D Persegi Miniatur
Aplikasi:
- Avionik, radar
- Rudal dan sistem panduan
- Peralatan dalam pesawat
- Sistem telekomunikasi
- Sistem navigasi
- Pusat penelitian
- Aplikasi medis
- Naik ke Kabel
- Papan Surface Mount (SMT) ke Kabel
Fitur:
- Jarak kontak 0,635mm, 1.27mm, 1.91mm
- Opsi 1, 2, 3, 4-mentah,
- Twist pin, kepadatan kontak tinggi
- 9-100kontak
- Kualifikasi MIL-DTL-83513
- Lurus, pilihan model sudut kanan
- Menghemat ruang dan berat.
- Daya tahan yang luar biasa terhadap goncangan dan getaran.
- Resistansi kontak rendah, kemampuan arus tinggi, kekuatan dielektrik tinggi.
- Konektor dan rakitan kabel yang dirancang khusus.
- Gaya terminasi adalah kontak crimp, dan reseau adalah (baris × baris) 1.27 × 2.54.
Jenis:
- Seri J30J
- Seri J30JM (Hermetik)
- Seri J30 (Plastik)
- Seri J50J
- Seri J55A
- Seri J55AM (Hermetik)
- Seri J56J
This series product is equivalent to the American MDM series products, etc, the shell is aluminum alloy, contact space is 1.27mm, apply to the wire core section area is 0.1-0.15mm squared. Produk seri ini setara dengan produk seri MDM Amerika, dll, shell adalah paduan aluminium, ruang kontak 1.27mm, berlaku untuk area bagian inti kawat 0,1-0.15mm kuadrat. This product performance comply with GJB2446A( general specification for micro-miniature polarized shell rectangular electrical connectors),it is equivalent MIL-DTL-83513, it is divided to common(shell) and improved(shell) . Kinerja produk ini sesuai dengan GJB2446A (spesifikasi umum untuk konektor listrik persegi panjang mikro-mini terpolarisasi shell), itu setara dengan MIL-DTL-83513, dibagi menjadi umum (shell) dan lebih baik (shell). With the small install space, light weight , reliable connect, excellent electromagnetic scree, good earthquake resistance, etc. It is widely used in small space required electronic equipment and apparatus. Dengan ruang pemasangan yang kecil, ringan, koneksi yang andal, scree elektromagnetik yang sangat baik, ketahanan terhadap gempa yang baik, dll. Ini banyak digunakan di ruang kecil yang membutuhkan peralatan dan peralatan elektronik.
Konektor umum meliputi 6 subfamili: konektor kontak crimp, konektor kontak solder, kontak in-line
untuk PCB N, kontak in-line untuk PCB NJ, kontak sudut kanan untuk PCB W, kontak sudut kanan untuk PCB WJ.
| Peringkat saat ini | 3A |
| Peringkat tegangan | 300V |
| Resistensi isolasi | ≥ 5000 MΩ |
| Daya tahan | 500 siklus |
| Tegangan Menahan Dielektrik | 800 |
| Suhu lingkungan | -55 ℃ ~ + 125 ℃ |
| Kelembaban relatif | hingga 95% pada + 40 ℃ |
| Getaran | 10Hz ~ 2000Hz 196m / S² |
| Total percepatan RMS | 23.1G |
| Dampak | 735m / S² |
J30J-ZKWGambar Detail: (Satuan: mm)
CATATAN:
Kami memiliki lebih dari 10.000 jenis Penyambung, jika konektor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan detai Andals.
