Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

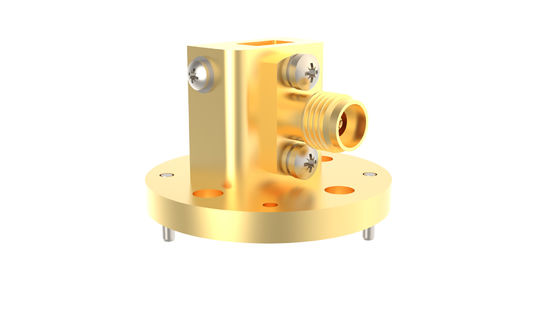

| Nama produk: | WR18 Panduan Gelombang ke Adaptor Koaksial | Bahan: | Tembaga |
|---|---|---|---|
| Rentang frekuensi: | 39,2-59,6GHz | Konektor: | 1,85mm |
| VSWR: | 1.4 | Impedansi: | 50 Ohm |
| Ukuran pandu gelombang: | WR18,BJ500 | Gaya tubuh: | Sudut kanan |
| Cahaya Tinggi: | WR18 BJ500 Waveguide Untuk Adaptor Coax,1.85mm Wanita Waveguide Untuk Coax Adapter,39.2GHz~59.6GHz Panduan Gelombang ke Adaptor Koaksi |
||
FrekuensiAdaptor pendorong gelombang ke koaksialdiproses olehElite Elektronik(ELT)5.4 GHz-110 GHzDengan keandalan tinggi, ukuran kecil dan kinerja yang sangat baik, ini banyak digunakan dalam pengukuran gelombang mikro dan peralatan gelombang milimeter.Panduan gelombang persegi panjang dan double-ridge standar, dan pemandu gelombang non-standar dapat disesuaikan sesuai dengan kebutuhan pengguna.N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 dan microstrip. Waveguide ke adaptor koaksi dibagi menjadi dua jenis: akhir Peluncuran dan sudut lurus peluncuran dari orientasi antarmuka.struktur bertenaga tinggi.
Spesifikasi1.85/BJ500-KF4:
| Nama produk | WR18 Waveguide ke 1.85mm Adaptor Koaksial-Tip Sudut Kanan |
| Nomor model. | 1.85/BJ500-KF4 |
| Jenis koaksial | 1.85mm |
| Ukuran Panduan Gelombang | WR18 (BJ500) |
| Gaya tubuh | Sudut kanan |
| Jangkauan Frekuensi | 39.2-59.6GHz |
| Impedansi SMA | 50 Ohm |
| VSWR | 1.4 |
DaftarPanduan gelombang ke Adaptor Koaksial 1,85mm:
| Nomor Model | Deskripsi | Catatan |
| 1.85/BJ500-KF4 | WR18 ((BJ500) ke 1,85mm adaptor sudut kanan wanita | |
| 1.85/BJ500-KFE1 | WR18 ((BJ500) ke 1.85mm adaptor peluncuran ujung betina | BJ500 = WR18 |
| 1.85/BJ620-KF | WR14 ((BJ620) ke 1,85mm adaptor sudut kanan wanita | BJ620=WR14 |
| 1.85/BJ620-KFE | WR14 ((BJ620) ke 1.85mm adaptor peluncuran ujung betina | |
| Tipe yang disesuaikan | Ukuran yang disesuaikan dapat diterima |
Referensi silang dari standar pembimbing gelombang
| Standar Cina | Standar Internasional | Jangkauan frekuensi (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 ~ 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.3 ~ 40.0 |
| BJ400 | WR22 | 32.9 ~ 50.1 |
| BJ500 | WR18 | 39.2 ~ 59.6 |
| BJ620 | WR14 | 49.8 ~ 75.8 |
| BJ740 | WR12 | 60.5 ~ 91.9 |
| BJ900 | WR10 | 73.8~112 |
Catatan:
Kami memiliki lebih dari 1.000 jenisPanduan gelombang untuk adaptor koaksialUntuk pilihan, jika adaptor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan rincian Anda.Dimensi ODM disambut.
