Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

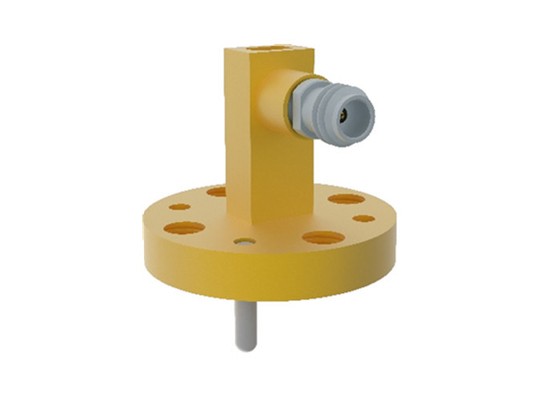

| Nama produk: | Pandu Gelombang WR12 ke Adaptor Koaksial | Bahan: | Tembaga |
|---|---|---|---|
| Rentang frekuensi: | 60-90GHz | Konektor: | 1.0mm |
| VSWR: | 1.45 | Impedansi: | 50 Ohm |
| Ukuran pandu gelombang: | WR12,BJ740 | Gaya tubuh: | Sudut kanan |
| Cahaya Tinggi: | WR12 BJ740 Panduan Gelombang Untuk Adaptor Coax,1.0mm Wanita Waveguide Untuk Adaptor Koaksial,60GHz ~ 90GHz Pemandu Gelombang Ke Adaptor Koaksial |
||
FrekuensiAdaptor pendorong gelombang ke koaksialdiproses olehElite Elektronik(ELT)5.4 GHz-110 GHzDengan keandalan tinggi, ukuran kecil dan kinerja yang sangat baik, ini banyak digunakan dalam pengukuran gelombang mikro dan peralatan gelombang milimeter.Panduan gelombang persegi panjang dan double-ridge standar, dan pemandu gelombang non-standar dapat disesuaikan sesuai dengan kebutuhan pengguna.N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 dan microstrip. Waveguide ke adaptor koaksi dibagi menjadi dua jenis: akhir Peluncuran dan sudut lurus peluncuran dari orientasi antarmuka.struktur bertenaga tinggi.
Spesifikasi1.0/BJ740-KF:
| Nama produk | WR12 Waveguide ke 1.0mm Coaxial Adapter |
| Nomor model. | 1.0/BJ740-KF |
| Jenis koaksial | 1.0mm |
| Ukuran Panduan Gelombang | WR12 (BJ740) |
| Gaya tubuh | Sudut kanan |
| Jangkauan Frekuensi | 60-90GHz |
| Impedansi SMA | 50 Ohm |
| VSWR | 1.45 |
DaftarPanduan gelombang ke 1.0mm Coaxial Adapter:
| Nomor Model | Deskripsi | Catatan |
| 1.0/BJ740-KF | WR12 ((BJ740) ke adaptor sudut lurus wanita 1,0 mm | |
| 1.0/BJ740-KFE | WR12 ((BJ740) ke 1.0mm adaptor peluncuran ujung betina | BJ740=WR12 |
| 1.0/BJ900-KF | WR10 ((BJ900) ke 1.0mm adaptor sudut lurus wanita | BJ900 = WR10 |
| 1.0/BJ900-KFE1 | WR10 ((BJ900) ke 1.0mm adaptor peluncuran ujung betina | |
| Tipe yang disesuaikan | Ukuran yang disesuaikan dapat diterima |
Referensi silang dari standar pembimbing gelombang
| Standar Cina | Standar Internasional | Jangkauan frekuensi (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 ~ 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR28 | 26.3 ~ 40.0 |
| BJ400 | WR22 | 32.9 ~ 50.1 |
| BJ500 | WR18 | 39.2 ~ 59.6 |
| BJ620 | WR14 | 49.8 ~ 75.8 |
| BJ740 | WR12 | 60.5 ~ 91.9 |
| BJ900 | WR10 | 73.8~112 |
Catatan:
Kami memiliki lebih dari 1.000 jenisPanduan gelombang untuk adaptor koaksialUntuk pilihan, jika adaptor yang Anda gunakan tidak ditemukan, silakan hubungi kami dengan rincian Anda.Dimensi ODM disambut.
