Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Mame Produk: | SSMP Konektor Laki-laki Tertutup Hermetically | Jenis kelamin: | Pria |
---|---|---|---|
bahan boday: | Kovar 4J29 | Plating: | Berlapis emas |
Impedansi: | 50Ω | Rentang frekuensi: | DC ~ 40GHz |
Nama lain: | Konektor SMPM, Konektor Mini SMP | Hermecity: | <1.01325 X 10E-08 std.cc/s |
Cahaya Tinggi: | konektor coaxial smpm,konektor coax kecil |
Mini SMP Konektor juga disebut SMPM, SSMPpenyambung.Ini adalah konektor coaxial RF push-on miniatur, yang memiliki karakter volume kecil (dibandingkan dengan SMP), ringan, broadband yang berfungsi luas, dll.Berlaku untuk penggunaan pasangan konektor papan ke papan, untuk situasi pemasangan intensif modular, dan colokan memiliki dua bentuk antarmuka denganpenuh detent dan membosankan.
Fitur:
1. Jenis konektor SMPM male ini dapat ditawarkan sebagai desain dengan penahan penuh atau bor halus untuk preferensi Anda dari kekuatan pemisah.
2. Ukuran SMPM adalah 35% lebih kecil dari desain SMP.
3. Ini banyak digunakan dalam sistem telekomunikasi
4. SMPM (SSMP) adalah konektor mikro-antarmuka gaya sub-miniatur, push-on.
5. Konektor RF jenis ini dengan rentang frekuensi lebar hingga 50 GHz
6. Versi pemasangan kabel untuk Material kabel yang fleksibel dan semi-kaku
Aplikasi:
* Dirgantara
* Papan-ke-papan interkoneksi
* Broadband
* Antena
* Militer
* Peralatan
Karakteristik listrik | |||||
Impedansi | 50Ω | ||||
Rentang frekuensi | DC ~ 50GHz | ||||
Nilai Tegangan | 170VRMS * | ||||
Dielektrik Tegangan-resistensi | 500VRMS * | ||||
Resistensi isolasi | ≥2000MΩ | ||||
Perlawanan pusat | Konduktor luar | ≤5mΩ | |||
Konduktor tengah | ≤30mΩ | ||||
DC ~ 18GHz | 18 ~ 26.5GHz | 26.5 ~ 40GHz | 40 ~ 50GHz | ||
VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 |
Bahan & Karakteristik Mekanik:
Konduktor tengah:
Pria:Sn-P Bronze / Kovar, Berlapis Emas
Perempuan:Berilium perunggu, berlapis emas
Kontak Elastis: Berilium perunggu berlapis Emas
Tubuh dan Bagian Logam lainnya: Kuningan / Kovar dengan Emas
Insulator: Kaca sintering / PTFE / PEI

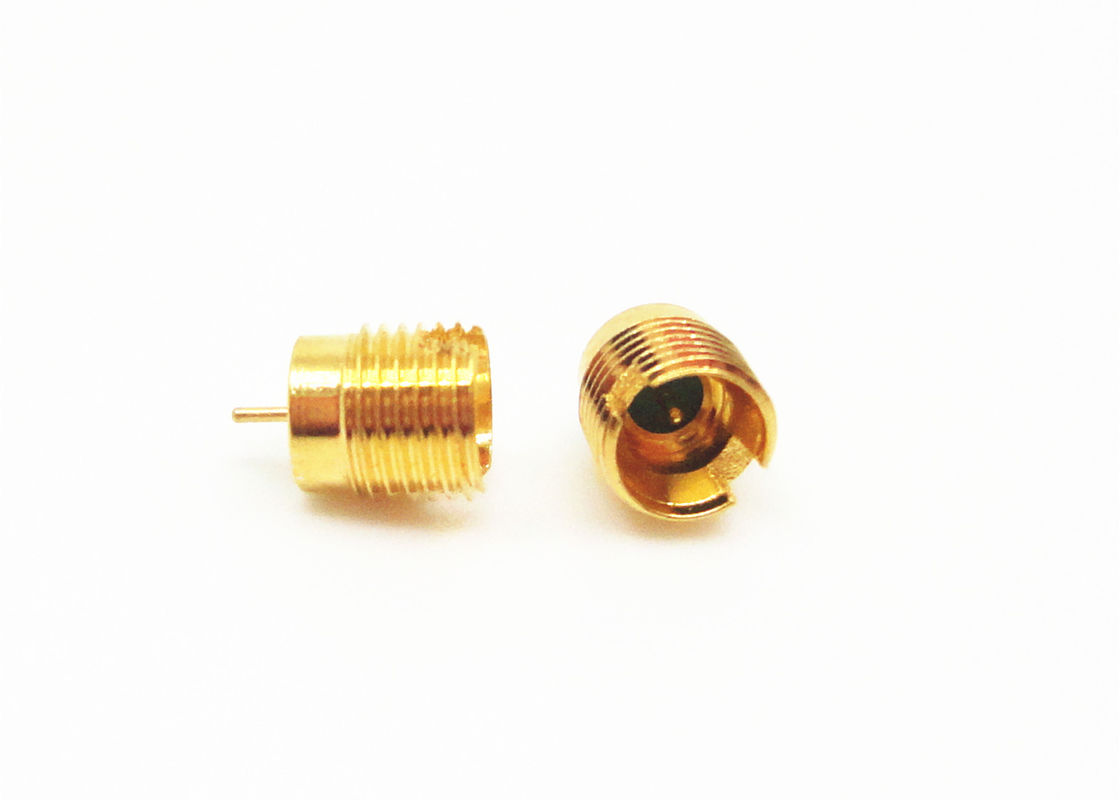

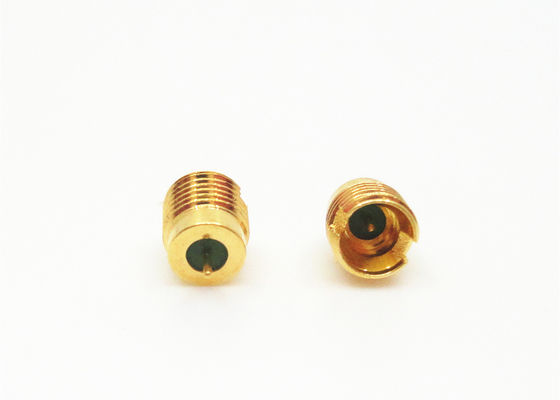

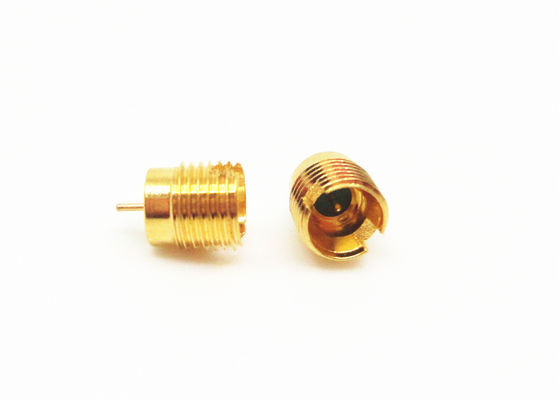

Gambar produk:
Konektor SMP laki-laki terkait
1.
Model nomor. | Deskripsi | Catatan |
SSMP (M) -JHD12-JH | SMPM Mini SMP jantan penuh terbatas konektor kedap udara dengan permukaan ikatan | Antarmuka intens 1.2mm |
2.
Model nomor. | Deskripsi | Catatan |
SSMP (M) -JHD1 | SMPM Mini SMP jantan penuh terbatas konektor kedap udara dengan permukaan ikatan | Antarmuka intens 1.3mm |
SSMP (M) -JHD1-S | SMPM Mini SMP male bore connector tertutup rapat |
3.
Model nomor. | Deskripsi | Catatan |
SSMP (M) -JHD42-S | SMPM Mini SMP male bore connector tertutup rapat | Antarmuka intens 1.4mm |
4.
Model nomor. | L. | Deskripsi | Catatan |
SSMP (M) -JHD13 | 2.3 | SMPM Mini SMP laki-laki konektor terbatas tertutup rapat penuh | Antarmuka intens 1.7mm |
SSMP (M) -JHD15 | 1.85 | SMPM Mini SMP laki-laki konektor terbatas tertutup rapat penuh | |
SSMP (M) -JHD24-S | 0,9 | SSMP male bore smooth connector tertutup rapat | |
SSMP (M) -JHD32 | 6 | SMPM Mini SMP laki-laki konektor terbatas tertutup rapat penuh | |
SSMP (M) -JHD43 | 1.7 | SMPM Mini SMP laki-laki konektor terbatas tertutup rapat penuh | |
SSMP (M) -JHD88-JH | 1 | SMPM Mini SMP jantan penuh terbatas konektor kedap udara dengan permukaan ikatan |
5.
Model nomor. | Deskripsi | Catatan |
SSMP (M) -JHD36 | SMPM Mini SMP laki-laki konektor terbatas tertutup rapat penuh | Antarmuka mencapai 2.11mm |
Sertifikat:
CATATAN:
Kami memiliki lebih dari 10.000 jenis produk interkoneksi ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP dll.),), Jika konektor yang Anda gunakan adalah tidak ditemukan, silakan hubungi kami dengan detail Anda.
